CS7214CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：70 mm，外径：125 mm，厚度：48 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【C：15° 接触角】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7214CTP4DU型轴承属于超高精密角接触球轴承系列，其结构设计适用于高转速及高刚性要求的应用场景。该型号采用陶瓷球材质，配合特殊的密封构造，具备优异的抗腐蚀能力和热稳定性，有助于降低高速运转时的离心力效应。基本尺寸为内径70毫米、外径125毫米、厚度48毫米，此类规格在中小型精密设备中具有较好的结构适配性。
该轴承通过优化滚道几何形状与接触角设计，可同时承受径向与轴向复合载荷。密封系统的加入有效防止润滑剂泄漏并阻隔外部污染物，延长了使用寿命。由于采用低密度陶瓷球材料，在高速工况下能减少滚动体载荷，降低运转温升。此类轴承常见于精密机床主轴、电主轴及测量仪器等对旋转精度和动态性能要求较高的领域。
在选型时需结合预紧力配置、润滑条件及工况载荷进行综合评估。其材料特性与密封设计使其在长期连续运转条件下仍能维持稳定的精度表现，适合对振动噪声控制有严格要求的应用场景。
C
S
7
2
1
4
C
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
14：内径：70 mm
C：15° 接触角
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
14：
内径：70 mm
C：
15° 接触角
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7214CTP4DU | |

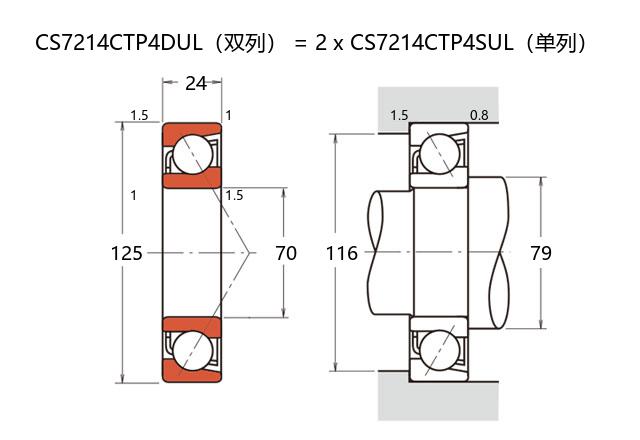

| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 125 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | 48 |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 159 |
| 基本额定静载荷 | C0r | 123 |
| 极限载荷(KN) | ||
| 轴向-单个 | 51.3 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 14.6 | |
| 作用点(mm) | ||
| a | 25.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 15400 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 79 | |
| Da(max) | 116 | |
| Db(max) | 119 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 262 |
| 轻预紧 | L | 539 |
| 中预紧 | M | 1329 |
| 重预紧 | H | 2734 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 86 |
| 轻预紧 | L | 115 |
| 中预紧 | M | 172 |
| 重预紧 | H | 245 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -9 |
| 轻预紧 | L | -20 |
| 中预紧 | M | -42 |
| 重预紧 | H | -69 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.796 | ||
