CS7213CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：65 mm，外径：120 mm，厚度：46 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【C：15° 接触角】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7213CTP4DU属于超高精密角接触球轴承系列，其基本结构参数为内径65mm、外径120mm、厚度46mm。该型号采用陶瓷球材质与密封结构设计，在高速运转条件下可有效降低离心力对轴承性能的影响，同时具备优良的耐温特性和电气绝缘能力。
在精度控制方面，该轴承符合P4级精度标准，通过优化接触角设计和材料匹配，能够同时承受径向与轴向联合载荷，特别适用于需要高刚性、低振动响应的精密传动场景。密封结构的集成有效防止润滑剂泄漏并隔绝外部污染物，有助于延长维护周期。
此类轴承常见于精密机床主轴、高速电主轴系统及测量仪器等对运动精度有严格要求的工业领域。其结构特点兼顾了高速性能与运行稳定性，在不同工况条件下能保持较为可靠的工作状态。需要注意的是实际应用中需根据具体负载、转速及环境条件配合适当的润滑方案。
C
S
7
2
1
3
C
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
13：内径：65 mm
C：15° 接触角
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
13：
内径：65 mm
C：
15° 接触角
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7213CTP4DU | |

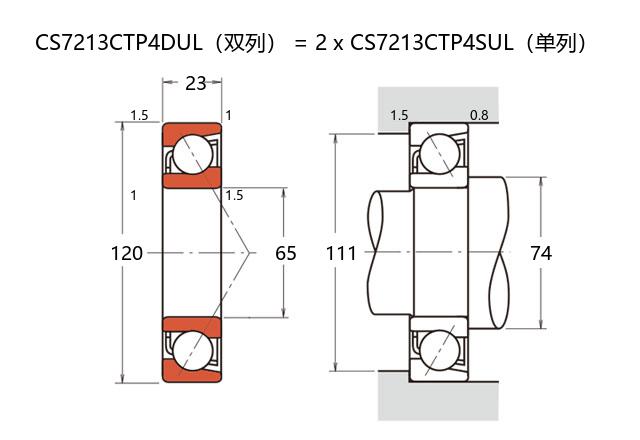

| 主要尺寸(mm) | ||
| 内径 | d | 65 |
| 外径 | D | 120 |
| 厚度（单列） | B | 23 |
| 厚度（多列） | T | 46 |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 146 |
| 基本额定静载荷 | C0r | 112 |
| 极限载荷(KN) | ||
| 轴向-单个 | 47.5 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 14.6 | |
| 作用点(mm) | ||
| a | 23.9 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 16300 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 74 | |
| Da(max) | 111 | |
| Db(max) | 114 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 243 |
| 轻预紧 | L | 509 |
| 中预紧 | M | 1235 |
| 重预紧 | H | 2533 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 82 |
| 轻预紧 | L | 111 |
| 中预紧 | M | 165 |
| 重预紧 | H | 235 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -12 |
| 轻预紧 | L | -23 |
| 中预紧 | M | -44 |
| 重预紧 | H | -70 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.684 | ||
