CS7210CTP4DU轴承尺寸、参数、图纸、互换、价格

CS7210CTP4DU轴承

类型:【超高精密轴承 - 精密角接触球轴承】

基本尺寸:内径:50 mm,外径:90 mm,厚度:40 mm。

价格区间:¥0 - ¥0【详情】

前缀列表:【C:陶瓷球】【S:密封型】后缀列表:【C:15° 接触角】【T:尼龙保持架】【P4:ISO 4级精度】【DU:两个万能组合】

CS7210CTP4DU轴承介绍

CS7210CTP4DU为超高精密角接触球轴承,其内径50mm、外径90mm、厚度40mm,主要应用于高转速与高刚性需求场景。该轴承采用陶瓷球材料,具备低密度、高硬度及耐腐蚀特性,在高速运转时可减少离心力影响,降低温升。接触角设计与预紧力调整使其能同时承受径向与轴向载荷,适用于多轴配置结构。

密封结构采用特殊橡胶与金属骨架复合形式,有效阻隔污染物侵入并维持润滑稳定性。该型号常见于电主轴、精密机床主轴及高速动力设备中,在连续高速工况下表现稳定。选型时需综合考虑负载分布、转速阈值及安装精度要求,以确保系统匹配性。

此类轴承的维护需注意润滑剂清洁度与安装对中精度,长期使用时应定期检查密封件状态。

CS7210CTP4DU轴承前后缀、代号系统
C
S
7
2
1
0
C
T
P
4
D
U
C:陶瓷球
S:密封型
7:精密角接触球轴承
2:尺寸系列:轻窄 02 系列
10:内径:50 mm
C:15° 接触角
T:尼龙保持架
P4:ISO 4级精度
DU:两个万能组合
C:
陶瓷球
S:
密封型
7:
精密角接触球轴承
2:
尺寸系列:轻窄 02 系列
10:
内径:50 mm
C:
15° 接触角
T:
尼龙保持架
P4:
ISO 4级精度
DU:
两个万能组合
CS7210CTP4DU轴承尺寸、参数、图纸
公称型号
标准陶瓷球密封型CS7210CTP4DU
主要尺寸(mm)
内径d50
外径D90
厚度(单列)B20
厚度(多列)T40
倒角尺寸r(min)1.1
倒角尺寸r1(min)0.6
额定载荷(KN)
基本额定动载荷Cr86
基本额定静载荷C0r61
极限载荷(KN)
轴向-单个25
接触角
°15
系数
fo14.5
作用点(mm)
a19.4
限制速度(rpm)
脂润滑Grease20600
油润滑Oil-
安装尺寸(mm)
da(min)57
Da(max)83
Db(max)85
ra(max)1
rb(max)0.6
预紧力(N)-DU/DB/DF
微预紧EL137
轻预紧L277
中预紧M674
重预紧H1351
轴承刚度(N/μm)-DU/DB/DF
微预紧EL60
轻预紧L80
中预紧M119
重预紧H167
测量轴向游隙(μm)
微预紧EL-7
轻预紧L-15
中预紧M-31
重预紧H-50
轴承组合
方式万能
列数2
重量(Kg)
0.774

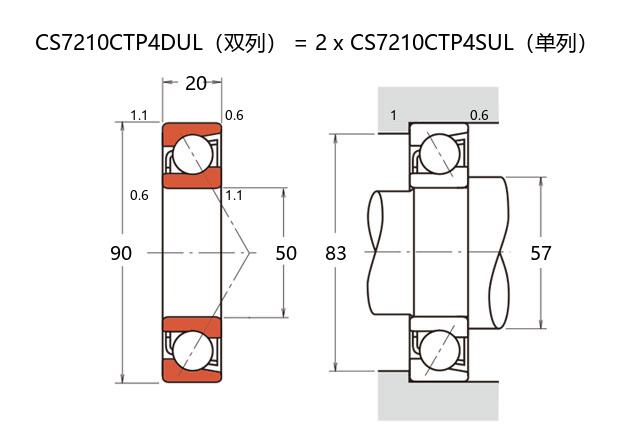

尺寸图
