CS7209ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：85 mm，厚度：38 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【E：接触角 25°】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7209ETP4DU属于超高精密角接触球轴承系列，内径为45毫米，外径85毫米，厚度38毫米。该型号采用陶瓷球材质与密封结构设计，在高速运转条件下具有优异的性能表现。其接触角经过优化，能够同时承受径向与轴向载荷，适用于对刚性和旋转精度有较高要求的场合。
此类轴承的密封结构有助于降低润滑剂泄漏风险，同时减少外部污染物侵入，可在复杂工况下保持稳定性能。陶瓷球材料的使用有助于降低轴承整体密度，减少高速运转时的离心力效应，同时提升抗磨损与耐腐蚀能力。在长期使用过程中，该设计可维持较低的温升特性，有助于延长使用寿命。
该型号常见于精密机床主轴、高速电主轴及高精度回转装置等应用场景。其结构特点使其在中高速工况下仍能保持良好的动态平衡特性，为设备提供可靠的支承解决方案。
C
S
7
2
0
9
E
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
09：内径：45 mm
E：接触角 25°
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
09：
内径：45 mm
E：
接触角 25°
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7209ETP4DU | |
| 主要尺寸(mm) | ||

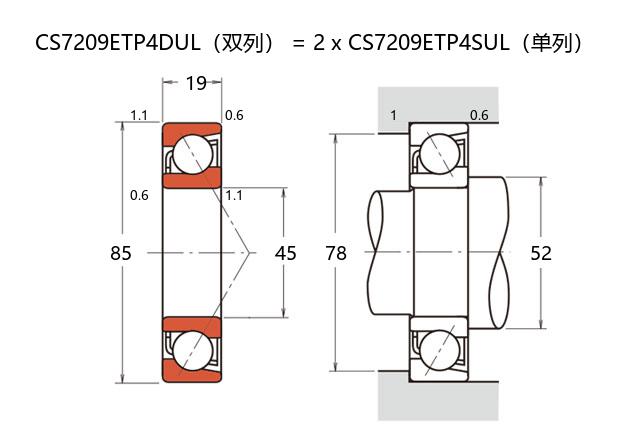

| 内径 | d | 45 |
| 外径 | D | 85 |
| 厚度（单列） | B | 19 |
| 厚度（多列） | T | 38 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 78 |
| 基本额定静载荷 | C0r | 53.2 |
| 极限载荷(KN) | ||
| 轴向-单个 | 27.7 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 24.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 20000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 52 | |
| Da(max) | 78 | |
| Db(max) | 80 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 186 |
| 轻预紧 | L | 377 |
| 中预紧 | M | 1011 |
| 重预紧 | H | 2026 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 133 |
| 轻预紧 | L | 171 |
| 中预紧 | M | 249 |
| 重预紧 | H | 330 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -5 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -22 |
| 重预紧 | H | -36 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.674 | ||
