CS7209CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：85 mm，厚度：38 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【C：15° 接触角】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7209CTP4DU属于超高精密角接触球轴承系列，采用陶瓷球与密封结构设计。其基本尺寸为内径45毫米、外径85毫米、厚度38毫米，适用于对刚度和运行精度有较高要求的工况。
该轴承的接触角设计可同时承受径向和轴向载荷，陶瓷球材料有助于降低高速运转时的离心力效应，减少摩擦发热。密封结构能有效阻挡污染物侵入，延长润滑脂保持周期。此类轴承常见于电主轴、高速加工中心及精密仪器等设备，在维持系统稳定性与寿命方面具有积极作用。
选用时需结合预紧力、润滑条件及安装精度等要素进行综合评估，以确保其性能得到充分发挥。
C
S
7
2
0
9
C
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
09：内径：45 mm
C：15° 接触角
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
09：
内径：45 mm
C：
15° 接触角
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7209CTP4DU | |

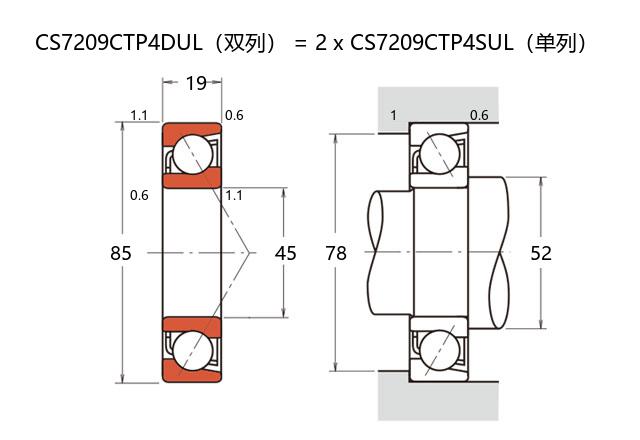

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 85 |
| 厚度（单列） | B | 19 |
| 厚度（多列） | T | 38 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 82 |
| 基本额定静载荷 | C0r | 55.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 23.3 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 14.2 | |
| 作用点(mm) | ||
| a | 18.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 23100 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 52 | |
| Da(max) | 78 | |
| Db(max) | 80 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 132 |
| 轻预紧 | L | 283 |
| 中预紧 | M | 608 |
| 重预紧 | H | 1230 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 56 |
| 轻预紧 | L | 77 |
| 中预紧 | M | 109 |
| 重预紧 | H | 154 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -7 |
| 轻预紧 | L | -16 |
| 中预紧 | M | -30 |
| 重预紧 | H | -49 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.682 | ||
