CS7204CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：20 mm，外径：47 mm，厚度：28 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【C：15° 接触角】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7204CTP4DU是一款精密角接触球轴承，归类为超高精密类型，采用陶瓷球并带有密封结构。该轴承内径为20毫米，外径47毫米，厚度28毫米，适用于需要高刚性和低摩擦的应用环境。陶瓷球材质有助于降低高速运转时的离心力效应，同时提升耐磨性与抗腐蚀能力，密封设计进一步增强了防尘与润滑保持性，延长使用寿命。
在适用领域方面，该型号常见于高转速主轴、精密仪器以及高速电机等设备中，其结构设计有助于承受复合方向的载荷，尤其适合需同时应对径向和轴向力的工况。使用过程中需注意配合公差与润滑条件，以确保性能稳定。
根据不同工况需求，此类轴承可与其他结构形式互为补充，选型时应结合具体负载、转速及环境条件综合评估。其材料与工艺特点为高速与高精度应用提供了可靠支持，在多种工业场景中均有广泛适用潜力。
C
S
7
2
0
4
C
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
04：内径：20 mm
C：15° 接触角
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
04：
内径：20 mm
C：
15° 接触角
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合

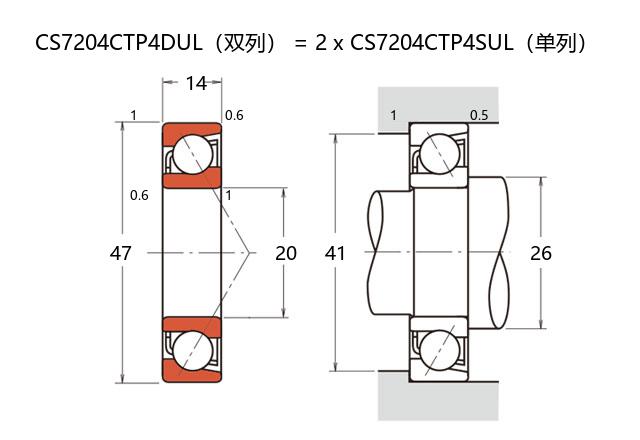

| 公称型号 | ||
| 标准陶瓷球密封型 | CS7204CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 47 |
| 厚度（单列） | B | 14 |
| 厚度（多列） | T | 28 |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 29 |
| 基本额定静载荷 | C0r | 15.3 |
| 极限载荷(KN) | ||
| 轴向-单个 | 7.46 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 13.3 | |
| 作用点(mm) | ||
| a | 11.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 44800 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 26 | |
| Da(max) | 41 | |
| Db(max) | 42 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 37 |
| 轻预紧 | L | 74 |
| 中预紧 | M | 221 |
| 重预紧 | H | 440 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 26 |
| 轻预紧 | L | 34 |
| 中预紧 | M | 56 |
| 重预紧 | H | 79 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -2 |
| 轻预紧 | L | -7 |
| 中预紧 | M | -20 |
| 重预紧 | H | -33 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.182 | ||
