CS7201ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：12 mm，外径：32 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【E：接触角 25°】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7201ETP4DU型轴承属于超高精密角接触球轴承类别。该型号采用陶瓷球材质并配备密封结构，具有轻量化、高刚性及耐腐蚀等特性。在高速运转条件下，陶瓷材料的热膨胀系数较低，有助于维持稳定的预紧力，减少温升对精度的影响。其接触角设计可同时承受径向和轴向复合载荷，常见于主轴支撑、精密仪器等需要高旋转精度的场景。
基本尺寸为内径12mm、外径32mm、厚度20mm，适合空间受限的紧凑型结构。密封组件能有效阻隔污染物侵入，延长润滑周期和使用寿命。此类轴承在运行中表现出较低的振动与噪声水平，对提升设备动态性能具有积极作用。
需要注意的是，实际应用中需根据具体工况匹配润滑方式与安装精度，以实现预期性能。不同厂商的工艺差异可能对轴承的游隙和公差范围产生细微影响。
C
S
7
2
0
1
E
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
01：内径：12 mm
E：接触角 25°
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
01：
内径：12 mm
E：
接触角 25°
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7201ETP4DU | |

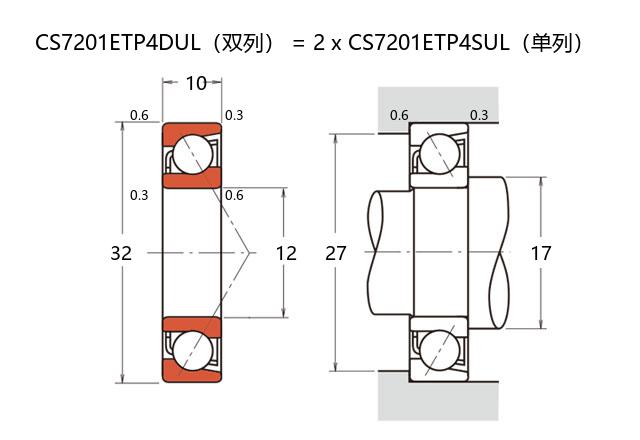

| 主要尺寸(mm) | ||
| 内径 | d | 12 |
| 外径 | D | 32 |
| 厚度（单列） | B | 10 |
| 厚度（多列） | T | 20 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 15.1 |
| 基本额定静载荷 | C0r | 7 |
| 极限载荷(KN) | ||
| 轴向-单个 | 4.23 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 10.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 59100 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 17 | |
| Da(max) | 27 | |
| Db(max) | 29.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 35 |
| 轻预紧 | L | 61 |
| 中预紧 | M | 164 |
| 重预紧 | H | 329 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 46 |
| 轻预紧 | L | 56 |
| 中预紧 | M | 81 |
| 重预紧 | H | 107 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -1 |
| 轻预紧 | L | -3 |
| 中预紧 | M | -9 |
| 重预紧 | H | -16 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.062 | ||
