CS7028CTP4DU轴承
类型:【超高精密轴承 - 精密角接触球轴承】
基本尺寸:内径:140 mm,外径:210 mm,厚度:66 mm。
价格区间:¥0 - ¥0【详情】
前缀列表:【C:陶瓷球】【S:密封型】后缀列表:【C:15° 接触角】【T:尼龙保持架】【P4:ISO 4级精度】【DU:两个万能组合】
CS7028CTP4DU型轴承属于超高精密角接触球轴承系列,其基本尺寸为内径140mm、外径210mm、厚度66mm,也可对应英制尺寸进行换算。该型号采用陶瓷球材质并配备密封结构,属于CS系列中的陶瓷球密封型设计。
在结构设计上,该轴承通过优化的接触角与滚道几何形状,能够同时承受径向和轴向复合载荷。陶瓷球材料的使用显著降低了高速运转时的离心力效应,同时改善了抗磨损性能。密封装置的集成设计有效防止润滑剂泄漏和污染物侵入,延长了轴承在严苛工况下的使用寿命。
此类轴承主要适用于高转速、高刚性要求的工况环境,常见于精密机床主轴、高速电主轴等工业设备领域。其结构特点使得轴承在连续高速运转时仍能保持稳定的旋转精度,同时具备较好的温升控制能力。由于材料特性的优势,在润滑条件受限的场合也能保持一定的性能稳定性。
需要注意的是,实际使用性能会受到安装配合精度、润滑条件及工作环境等多重因素影响,建议根据具体应用条件进行综合评估。
C
S
7
0
2
8
C
T
P
4
D
U
C:陶瓷球
S:密封型
7:精密角接触球轴承
0:尺寸系列:超轻 10 系列
28:内径:140 mm
C:15° 接触角
T:尼龙保持架
P4:ISO 4级精度
DU:两个万能组合
C:
陶瓷球
S:
密封型
7:
精密角接触球轴承
0:
尺寸系列:超轻 10 系列
28:
内径:140 mm
C:
15° 接触角
T:
尼龙保持架
P4:
ISO 4级精度
DU:
两个万能组合

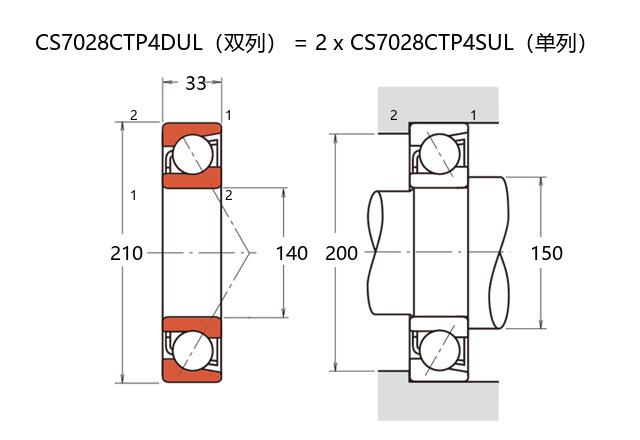

公称型号 | ||
标准陶瓷球密封型 | CS7028CTP4DU | |
主要尺寸(mm) | ||
内径 | d | 140 |
外径 | D | 210 |
厚度(单列) | B | 33 |
厚度(多列) | T | 66 |
倒角尺寸 | r(min) | 2 |
倒角尺寸 | r1(min) | 1 |
额定载荷(KN) | ||
基本额定动载荷 | Cr | 264 |
基本额定静载荷 | C0r | 278 |
极限载荷(KN) | ||
轴向-单个 | 107 | |
接触角 | ||
度 | ° | 15 |
系数 | ||
fo | 16 | |
作用点(mm) | ||
a | 39.9 | |
限制速度(rpm) | ||
脂润滑 | Grease | 8600 |
油润滑 | Oil | - |
安装尺寸(mm) | ||
da(min) | 150 | |
Da(max) | 200 | |
Db(max) | 204 | |
ra(max) | 2 | |
rb(max) | 1 | |
预紧力(N)-DU/DB/DF | ||
微预紧 | EL | 543 |
轻预紧 | L | 1113 |
中预紧 | M | 2662 |
重预紧 | H | 5527 |
轴承刚度(N/μm)-DU/DB/DF | ||
微预紧 | EL | 150 |
轻预紧 | L | 201 |
中预紧 | M | 296 |
重预紧 | H | 422 |
测量轴向游隙(μm) | ||
微预紧 | EL | -11 |
轻预紧 | L | -24 |
中预紧 | M | -49 |
重预紧 | H | -81 |
轴承组合 | ||
方式 | 万能 | |
列数 | 2 | |
重量(Kg) | ||
5.88 |
