CS7020ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：150 mm，厚度：48 mm。
价格区间：￥8129.1 - ￥8942.01【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【E：接触角 25°】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7020ETP4DU是一款采用陶瓷球材质的精密角接触球轴承，其内径为100mm，外径为150mm，厚度为48mm。该型号属于超高精密轴承类别，具备多方面的技术特性以适应较为严苛的应用环境。
此类轴承通常采用氮化硅陶瓷滚动体，有助于减轻运转过程中的离心力效应，降低摩擦温升。保持架结构经过优化设计，可维持稳定的引导性能。接触角参数经过专门配置，使其能够承受复合方向的载荷，同时保持较高的旋转精度。密封系统有助于减少润滑剂的泄漏并阻挡外部污染物的侵入，对延长维护周期具有积极作用。
在应用层面，这类轴承多见于高速电主轴、精密机床主轴以及高刚性要求的传动系统中。其材料与结构的组合设计，有助于在长期运转过程中维持尺寸稳定性，并表现出一定的耐腐蚀特性。需要注意的是，实际性能表现可能因安装条件、润滑状态及工况负载等因素产生变化。
C
S
7
0
2
0
E
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
20：内径：100 mm
E：接触角 25°
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
20：
内径：100 mm
E：
接触角 25°
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合

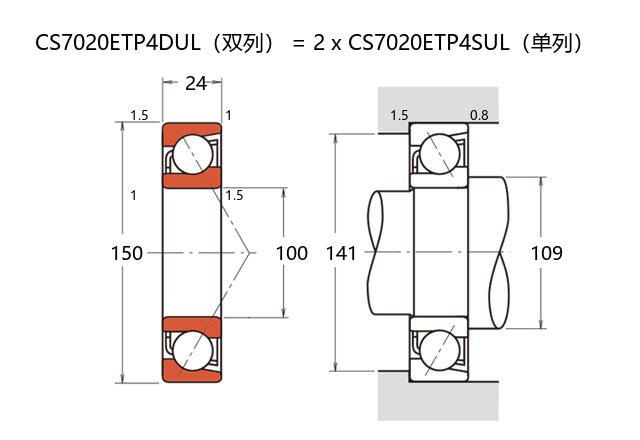

| 公称型号 | ||
| 标准陶瓷球密封型 | CS7020ETP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | 48 |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 143 |
| 基本额定静载荷 | C0r | 141 |
| 极限载荷(KN) | ||
| 轴向-单个 | 68.3 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 41.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 10400 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 109 | |
| Da(max) | 141 | |
| Db(max) | 144 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 483 |
| 轻预紧 | L | 953 |
| 中预紧 | M | 2327 |
| 重预紧 | H | 4609 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 274 |
| 轻预紧 | L | 350 |
| 中预紧 | M | 491 |
| 重预紧 | H | 647 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -7 |
| 轻预紧 | L | -13 |
| 中预紧 | M | -26 |
| 重预紧 | H | -42 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 2.54 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| SKF S7020 ACD/HCP4ADGA轴承 超精密角接触球轴承D设计 |
SKF | 100 X 150 X 48 | 华东 | 意大利 | 3 | 8942.01 | ￥8129.1 | |
