CS7013ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：65 mm，外径：100 mm，厚度：36 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【E：接触角 25°】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7013ETP4DU型轴承属于超高精密角接触球轴承系列，采用内径65毫米、外径100毫米及厚度36毫米的紧凑设计。此类轴承通过选用陶瓷球材料，有效降低了高速运转时的离心力影响，同时提升了刚性表现。其接触角结构经过专门优化，可同时承受径向与轴向复合载荷，特别适合高速主轴等精密旋转场景。
密封系统的加入为轴承内部润滑环境提供了有效防护，有助于降低外部污染物侵入风险。在持续高速运转条件下，该型轴承仍能保持较稳定的温升特性，这对维持系统精度具有积极作用。由于采用特殊材料与密封技术的组合，使其在长期使用中展现出良好的耐磨表现。
该产品常见于精密机床主轴、电主轴及高转速回转装置等场景。在安装时需注意预紧力的合理控制，并确保润滑介质的清洁度，这些因素都会直接影响轴承的性能发挥与使用寿命。不同工况下的实际表现可能存在差异，建议根据具体应用条件进行选型验证。
C
S
7
0
1
3
E
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
13：内径：65 mm
E：接触角 25°
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
13：
内径：65 mm
E：
接触角 25°
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7013ETP4DU | |

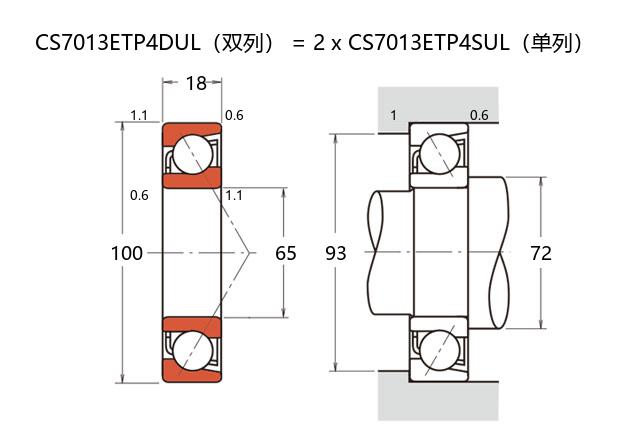

| 主要尺寸(mm) | ||
| 内径 | d | 65 |
| 外径 | D | 100 |
| 厚度（单列） | B | 18 |
| 厚度（多列） | T | 36 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 70 |
| 基本额定静载荷 | C0r | 62 |
| 极限载荷(KN) | ||
| 轴向-单个 | 30.2 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 28.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 15800 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 72 | |
| Da(max) | 93 | |
| Db(max) | 95 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 232 |
| 轻预紧 | L | 439 |
| 中预紧 | M | 1059 |
| 重预紧 | H | 2077 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 182 |
| 轻预紧 | L | 229 |
| 中预紧 | M | 320 |
| 重预紧 | H | 420 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -5 |
| 轻预紧 | L | -9 |
| 中预紧 | M | -18 |
| 重预紧 | H | -29 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.798 | ||
