CS7006ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：30 mm，外径：55 mm，厚度：26 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【E：接触角 25°】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7006ETP4DU型轴承属于精密角接触球轴承中的超高精密类别。该型号采用氮化硅陶瓷球体作为滚动元件，并配备接触式密封结构。其基本尺寸为内径30毫米、外径55毫米、厚度26毫米（对应英制尺寸约为1.1811英寸×2.1654英寸×1.0236英寸）。
该轴承在设计上通过优化沟道曲率和钢球配置，实现了较高的旋转精度和刚性。陶瓷材料的使用有助于降低高速运转时的离心力效应，同时对润滑剂的兼容性较为宽泛。密封装置可有效控制污染物侵入并保持润滑状态。在预载荷调整适当的情况下，该结构能较好地抑制轴向和径向联合载荷引起的变形。
此类轴承常见于精密机床主轴、电主轴系统及某些测量仪器中。在中等转速工况下，其动态特性表现相对稳定。用户需注意保持工作环境的洁净度，并按照设备要求选择匹配的润滑方案。安装时应确保轴与轴承座的几何精度，以充分发挥其性能特点。
C
S
7
0
0
6
E
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
06：内径：30 mm
E：接触角 25°
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
06：
内径：30 mm
E：
接触角 25°
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合

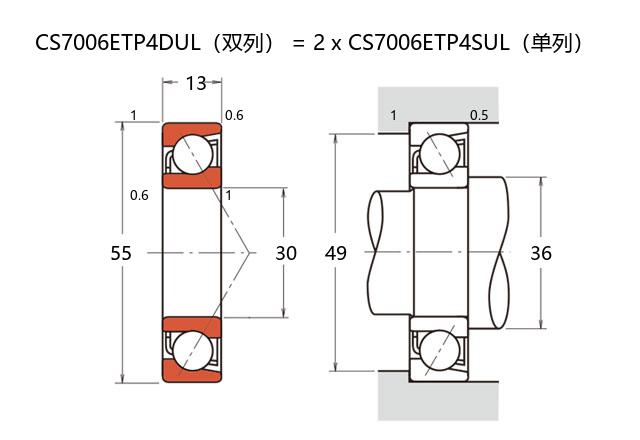

| 公称型号 | ||
| 标准陶瓷球密封型 | CS7006ETP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 30 |
| 外径 | D | 55 |
| 厚度（单列） | B | 13 |
| 厚度（多列） | T | 26 |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 29.2 |
| 基本额定静载荷 | C0r | 19.1 |
| 极限载荷(KN) | ||
| 轴向-单个 | 9.56 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 16.4 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 30600 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 36 | |
| Da(max) | 49 | |
| Db(max) | 50 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 68 |
| 轻预紧 | L | 139 |
| 中预紧 | M | 331 |
| 重预紧 | H | 676 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 82 |
| 轻预紧 | L | 106 |
| 中预紧 | M | 148 |
| 重预紧 | H | 197 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -1 |
| 轻预紧 | L | -4 |
| 中预紧 | M | -10 |
| 重预紧 | H | -18 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.204 | ||
