C7944ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：220 mm，外径：300 mm，厚度：76 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【E：接触角 25°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
C7944ETP4DU型轴承属于超高精密角接触球轴承系列，其内圈、外圈采用优质钢材制造，滚动体选用陶瓷材料。基本尺寸为内径220毫米，外径300毫米，厚度76毫米，结构设计注重径向与轴向载荷的合理分配。
该轴承采用标准接触角设计，通过优化滚道几何形状和保持架结构，有效控制高速运转时的温升。陶瓷球材料的使用降低了离心力影响，配合特殊热处理工艺，使产品在长期连续工况下保持稳定的游隙精度。预载荷调整技术确保轴承在复杂受力状态下维持刚性平衡，抑制振动传递。
此类轴承适用于高转速主轴系统及精密回转装置，在满足特定刚性与精度要求的同时，其材料组合可减少润滑剂依赖。安装时需注意配合公差控制，使用过程中建议定期监测运行状态。产品通过多道工序检测，各项参数符合精密机械的应用需求。
C
7
9
4
4
E
T
P
4
D
U
C：标准陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
44：内径：220 mm
E：接触角 25°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
C：
标准陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
44：
内径：220 mm
E：
接触角 25°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球型 | C7944ETP4DU | |

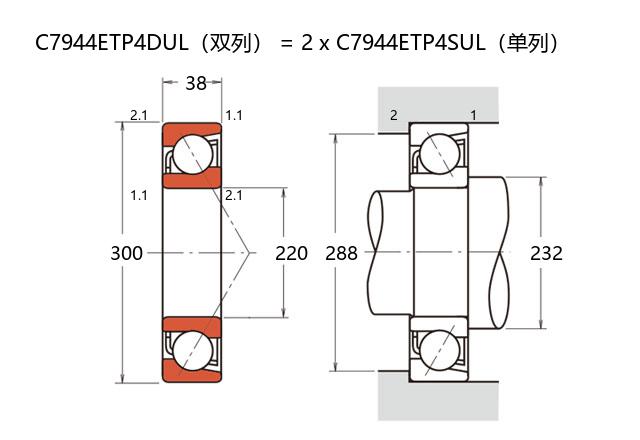

| 主要尺寸(mm) | ||
| 内径 | d | 220 |
| 外径 | D | 300 |
| 厚度（单列） | B | 38 |
| 厚度（多列） | T | 76 |
| 倒角尺寸 | r(min) | 2.1 |
| 倒角尺寸 | r1(min) | 1.1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 360 |
| 基本额定静载荷 | C0r | 464 |
| 极限载荷(KN) | ||
| 轴向-单个 | 117 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 79.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 4700 |
| 油润滑 | Oil | 7200 |
| 安装尺寸(mm) | ||
| da(min) | 232 | |
| Da(max) | 288 | |
| Db(max) | 293 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 1456 |
| 轻预紧 | L | 3028 |
| 中预紧 | M | 7044 |
| 重预紧 | H | 14142 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 544 |
| 轻预紧 | L | 709 |
| 中预紧 | M | 976 |
| 重预紧 | H | 1292 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -12 |
| 轻预紧 | L | -22 |
| 中预紧 | M | -41 |
| 重预紧 | H | -66 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 13.16 | ||
