C7938CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

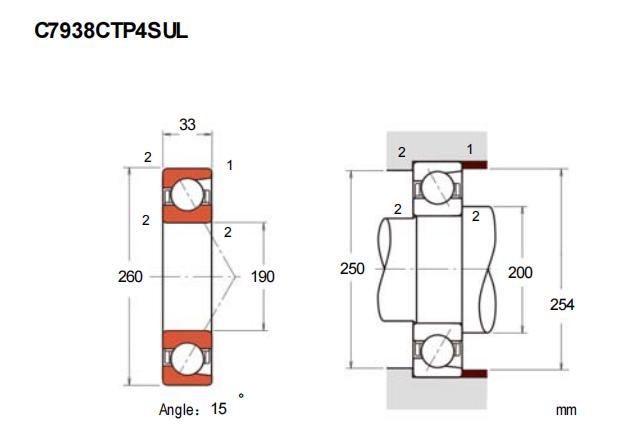

基本尺寸：内径：190 mm，外径：260 mm，厚度：33 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
C7938CTP4SU型轴承是一种精密角接触球轴承，基本尺寸为内径190毫米、外径260毫米、厚度33毫米。该型号属于超高精密轴承系列，具有较高的制造精度和运行稳定性，适用于对刚性与旋转精度有严格要求的场合。
在结构上，该轴承采用陶瓷球作为滚动体，有助于降低高速运转时的离心力，减小摩擦温升。配合优化的接触角设计与保持架结构，可在较高转速下维持良好的动态性能。此类轴承通常适用于多联配置，通过预紧调节可进一步提升系统的刚性。
由于材料与工艺的特殊性，该型号在高速、低发热等工况中表现较为稳定。其应用领域涵盖精密机床主轴、高速电主轴等设备，有助于提升设备的综合性能与使用寿命。需要注意的是，实际应用中需结合具体工况匹配润滑与安装条件，以充分发挥其技术特点。
C
7
9
3
8
C
T
P
4
S
U
C：标准陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
38：内径：190 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
C：
标准陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
38：
内径：190 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对
| 公称型号 | ||
| 标准陶瓷球型 | C7938CTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 190 |
| 外径 | D | 260 |
| 厚度（单列） | B | 33 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 147 |
| 基本额定静载荷 | C0r | 184 |
| 极限载荷(KN) | ||
| 轴向-单个 | 137 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 16.7 | |
| 作用点(mm) | ||
| a | 46.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 6300 |
| 油润滑 | Oil | 9700 |
| 安装尺寸(mm) | ||
| da(min) | 200 | |
| Da(max) | 250 | |
| Db(max) | 254 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 657 |
| 轻预紧 | L | 1370 |
| 中预紧 | M | 3228 |
| 重预紧 | H | 6543 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 187 |
| 轻预紧 | L | 252 |
| 中预紧 | M | 368 |
| 重预紧 | H | 518 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -12 |
| 轻预紧 | L | -25 |
| 中预紧 | M | -49 |
| 重预紧 | H | -79 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 4.38 | ||
