C7934ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

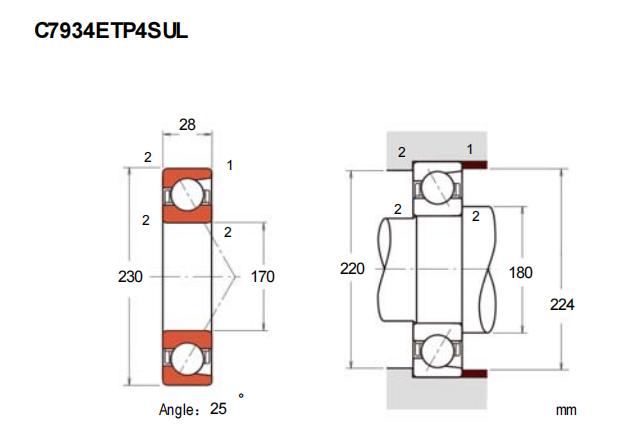

基本尺寸：内径：170 mm，外径：230 mm，厚度：28 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【E：接触角 25°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
C7934ETP4SU属于超高精密角接触球轴承系列，其基本尺寸为内径170毫米、外径230毫米、厚度28毫米，适用于高刚性、高转速的工况环境。该型号采用陶瓷球材质，具有低密度、高硬度及耐腐蚀等特性，有助于减少高速运转时的离心力，降低摩擦发热，延长使用寿命。
在结构设计上，该轴承采用标准型接触角与精密P4级公差，可同时承受径向和轴向载荷，适用于中等偏高的转速场景。由于采用非金属陶瓷球材料，其在润滑条件不足或特殊介质中表现出更好的稳定性，常见于机床主轴、电主轴及高速动力设备等领域。
该型号在安装时需注意预紧力与配对方式，以满足不同精度与刚性需求。其材料与结构特点使其在高速、低温升及长寿命要求的应用中具有适用性，适合高精度旋转系统使用。
C
7
9
3
4
E
T
P
4
S
U
C：标准陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
34：内径：170 mm
E：接触角 25°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
C：
标准陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
34：
内径：170 mm
E：
接触角 25°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对
| 公称型号 | ||
| 标准陶瓷球型 | C7934ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 170 |
| 外径 | D | 230 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 106 |
| 基本额定静载荷 | C0r | 134 |
| 极限载荷(KN) | ||
| 轴向-单个 | 124 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 60.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 6000 |
| 油润滑 | Oil | 9300 |
| 安装尺寸(mm) | ||
| da(min) | 180 | |
| Da(max) | 220 | |
| Db(max) | 224 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 902 |
| 轻预紧 | L | 1777 |
| 中预紧 | M | 4106 |
| 重预紧 | H | 8365 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 437 |
| 轻预紧 | L | 558 |
| 中预紧 | M | 767 |
| 重预紧 | H | 1021 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -8 |
| 轻预紧 | L | -15 |
| 中预紧 | M | -29 |
| 重预紧 | H | -48 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 2.97 | ||
