C7824CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：120 mm，外径：150 mm，厚度：16 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
C7824CTP4SU属于超高精密角接触球轴承类别，其结构采用陶瓷球标准型设计，适用于对旋转精度和动态性能有较高要求的场合。该型号轴承的基本尺寸为内径120毫米、外径150毫米、厚度16毫米，整体结构紧凑，能够适应中等载荷与高速运转条件。
在材料方面，陶瓷球的使用有助于降低轴承在高速运行时的离心力与温升，同时提升耐磨性和尺寸稳定性。该设计通常能够适应不同方向的轴向与径向复合载荷，并保持良好的刚性。由于角接触结构的特点，这类轴承在预紧调整后能进一步优化旋转精度。
此类轴承常见于精密机床主轴、高速电主轴或测量仪器等设备中，其性能特点有助于维持系统在长期运行下的稳定性。需要注意的是，实际应用中需结合具体工况条件进行选型与安装，以确保其性能得到充分发挥。
C
7
8
2
4
C
T
P
4
S
U
C：标准陶瓷球型
7：精密角接触球轴承
8：尺寸系列：超轻 18 系列
24：内径：120 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
C：
标准陶瓷球型
7：
精密角接触球轴承
8：
尺寸系列：超轻 18 系列
24：
内径：120 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对

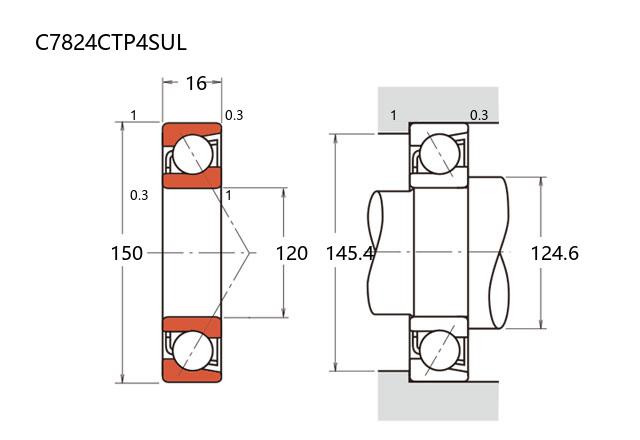

| 公称型号 | ||
| 标准陶瓷球型 | C7824CTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 150 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 33.2 |
| 基本额定静载荷 | C0r | 45 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 17 | |
| 作用点(mm) | ||
| a | 26.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 9000 |
| 油润滑 | Oil | 14000 |
| 安装尺寸(mm) | ||
| da(min) | 124.6 | |
| Da(max) | 145.4 | |
| Db(max) | 148 | |
| ra(max) | 1 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.493 | ||
