C7820ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

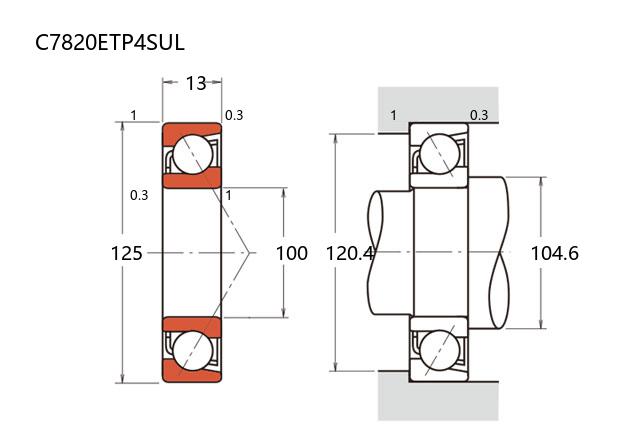

基本尺寸：内径：100 mm，外径：125 mm，厚度：13 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【E：接触角 25°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
C7820ETP4SU是一款适用于高精度应用场景的精密角接触球轴承，归类于超高精密轴承中的陶瓷球标准型系列。该轴承的基本尺寸为内径100毫米、外径125毫米，宽度13毫米，结构紧凑。
采用陶瓷球作为滚动体，有助于降低轴承在高速运转时的离心力效应，减少摩擦发热，同时增强抗磨损能力。由于陶瓷材料具有较低的密度和较好的热稳定性，轴承在高速及高温工况下可能表现出较长的使用寿命。接触角设计使其能够承受径向和轴向复合载荷，常用于需同时具备高转速和高刚性要求的场合。
此类轴承通常应用于机床主轴、精密电机及测量仪器等高精度旋转系统，有助于提升设备的动态精度与运行稳定性。在安装和使用时需注意配合公差与润滑条件，以保障其性能表现。
C
7
8
2
0
E
T
P
4
S
U
C：标准陶瓷球型
7：精密角接触球轴承
8：尺寸系列：超轻 18 系列
20：内径：100 mm
E：接触角 25°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
C：
标准陶瓷球型
7：
精密角接触球轴承
8：
尺寸系列：超轻 18 系列
20：
内径：100 mm
E：
接触角 25°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对
| 公称型号 | ||
| 标准陶瓷球型 | C7820ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 125 |
| 厚度（单列） | B | 13 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 21.2 |
| 基本额定静载荷 | C0r | 27.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | – | |
| 作用点(mm) | ||
| a | 32.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 10000 |
| 油润滑 | Oil | 15000 |
| 安装尺寸(mm) | ||
| da(min) | 104.6 | |
| Da(max) | 120.4 | |
| Db(max) | 123 | |
| ra(max) | 1 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.279 | ||
