C7816ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：80 mm，外径：100 mm，厚度：10 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【E：接触角 25°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
C7816ETP4SU型轴承属于超高精密角接触球轴承系列，其基本结构为内径80毫米、外径100毫米、厚度10毫米的紧凑型设计。该型号采用陶瓷球材质与标准型结构相结合，具备良好的高速适应性及抗磨损性能。在运行过程中，该轴承能够承受双向轴向载荷与部分径向载荷，尤其适用于对旋转精度和动态平衡要求较高的工况环境。
由于采用陶瓷球材料，轴承在高速运转时表现出较低的热膨胀系数和优异的耐腐蚀性，同时能够减少因离心力造成的变形风险。此类结构设计有助于降低高速旋转条件下的摩擦温升，延长使用寿命。在安装配置方面，该型号支持多种预紧力调整方式，可根据实际应用需求进行精度优化。
该系列轴承常见于精密机床主轴、高速电主轴及测量仪器等设备，能够满足中高转速条件下的稳定运行需求。在使用过程中需注意保持润滑清洁度与安装对中精度，以确保其性能发挥。
C
7
8
1
6
E
T
P
4
S
U
C：标准陶瓷球型
7：精密角接触球轴承
8：尺寸系列：超轻 18 系列
16：内径：80 mm
E：接触角 25°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
C：
标准陶瓷球型
7：
精密角接触球轴承
8：
尺寸系列：超轻 18 系列
16：
内径：80 mm
E：
接触角 25°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对

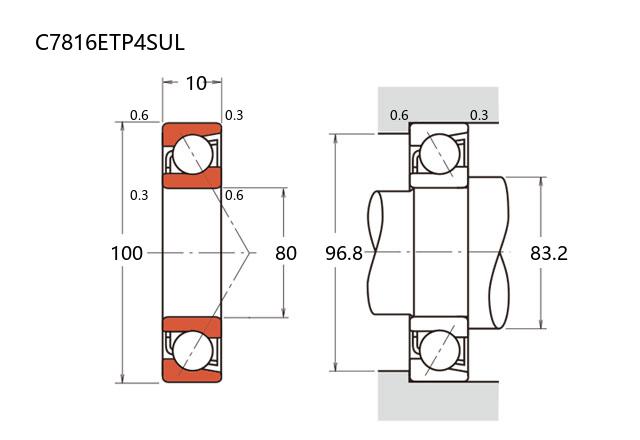

| 公称型号 | ||
| 标准陶瓷球型 | C7816ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 80 |
| 外径 | D | 100 |
| 厚度（单列） | B | 10 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 13.8 |
| 基本额定静载荷 | C0r | 17 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | – | |
| 作用点(mm) | ||
| a | 26 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 13000 |
| 油润滑 | Oil | 20000 |
| 安装尺寸(mm) | ||
| da(min) | 83.2 | |
| Da(max) | 96.8 | |
| Db(max) | 98 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.136 | ||
