C7813ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：65 mm，外径：85 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【E：接触角 25°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
该型号轴承属于超高精密角接触球轴承系列，具备内径65毫米、外径85毫米及厚度20毫米的紧凑尺寸规格。轴承采用陶瓷球体与标准接触角设计，有效降低高速运转时的离心力效应，同时提升刚性表现。在持续运转工况下，陶瓷材料特有的自润滑特性有助于控制温升，其绝缘性能可避免电流腐蚀现象。
此类轴承适用于中等载荷的精密设备领域，常见于高速主轴系统、精密仪器等需要稳定旋转精度的应用场景。通过合理的预载荷配置与润滑方案，能够保持良好的动态运行精度，在复杂工况下维持稳定的轴向与径向承载能力。在安装过程中需注意配合公差与清洁度控制，以充分发挥其性能特点。
该型号通过材料与结构的优化组合，在精度保持性与使用寿命方面具有显著优势，特别适合对转速和精度有较高要求的工业应用环境。
C
7
8
1
3
E
T
P
4
D
U
C：标准陶瓷球型
7：精密角接触球轴承
8：尺寸系列：超轻 18 系列
13：内径：65 mm
E：接触角 25°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
C：
标准陶瓷球型
7：
精密角接触球轴承
8：
尺寸系列：超轻 18 系列
13：
内径：65 mm
E：
接触角 25°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球型 | C7813ETP4DU | |

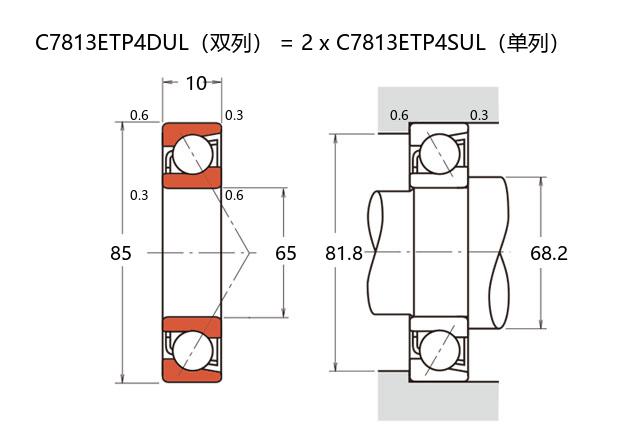

| 主要尺寸(mm) | ||
| 内径 | d | 65 |
| 外径 | D | 85 |
| 厚度（单列） | B | 10 |
| 厚度（多列） | T | 20 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 25.4 |
| 基本额定静载荷 | C0r | 28 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | – | |
| 作用点(mm) | ||
| a | 22.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 16000 |
| 油润滑 | Oil | 24000 |
| 安装尺寸(mm) | ||
| da(min) | 68.2 | |
| Da(max) | 81.8 | |
| Db(max) | 83 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.228 | ||
