C7804CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

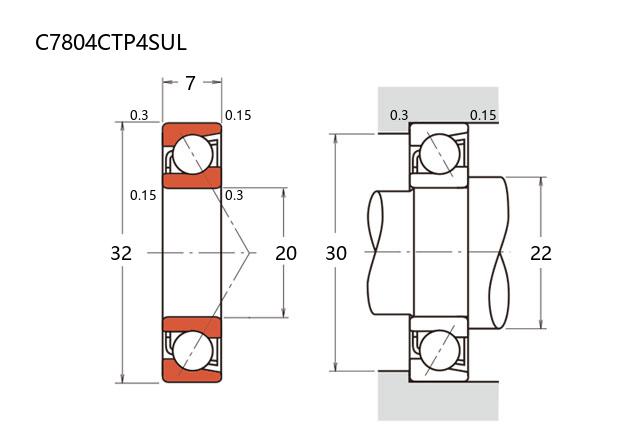

基本尺寸：内径：20 mm，外径：32 mm，厚度：7 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
C7804CTP4SU是一款超高精密角接触球轴承，内径为20毫米，外径32毫米，厚度7毫米，适用于对尺寸精度和运行稳定性要求较高的场合。该轴承采用陶瓷球材质，具备低密度、高硬度和耐腐蚀的特性，有助于在高速运转条件下降低离心力，减少摩擦升温，从而延长使用寿命。
作为精密角接触球轴承的一种，其接触角设计能够同时承受径向和轴向载荷，特别适合高速主轴、精密仪器及高刚性支撑结构。陶瓷球标准型系列在润滑条件良好的环境下，可进一步降低磨损，维持运行平稳性。
该型号适用于中等载荷及高速旋转场景，常见于精密机床、测量设备及高转速电机等工业领域。用户在选择时需结合具体工况，综合考虑负载、转速及环境条件，以确保性能匹配。
C
7
8
0
4
C
T
P
4
S
U
C：标准陶瓷球型
7：精密角接触球轴承
8：尺寸系列：超轻 18 系列
04：内径：20 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
C：
标准陶瓷球型
7：
精密角接触球轴承
8：
尺寸系列：超轻 18 系列
04：
内径：20 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对
| 公称型号 | ||
| 标准陶瓷球型 | C7804CTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 32 |
| 厚度（单列） | B | 7 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 3.9 |
| 基本额定静载荷 | C0r | 2.65 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 16 | |
| 作用点(mm) | ||
| a | 7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 53000 |
| 油润滑 | Oil | 80000 |
| 安装尺寸(mm) | ||
| da(min) | 22 | |
| Da(max) | 30 | |
| Db(max) | 31.2 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.017 | ||
