C7219CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

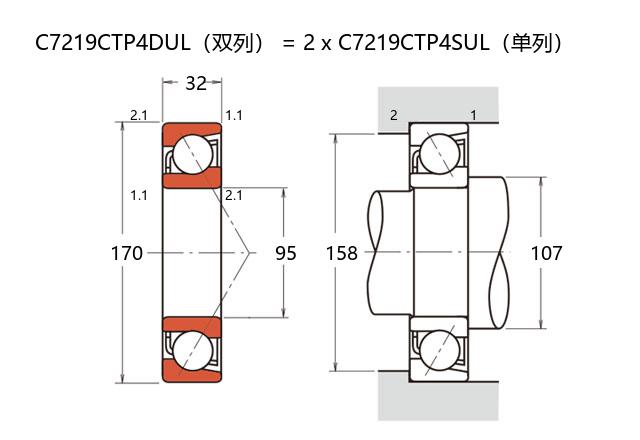

基本尺寸：内径：95 mm，外径：170 mm，厚度：64 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
C7219CTP4DU属于超高精密角接触球轴承系列中的陶瓷球标准型产品。该型号轴承的基本尺寸为内径95毫米、外径170毫米、厚度64毫米，适用于对旋转精度和刚性要求较高的应用场景。其结构采用内外圈倾斜设计，能够同时承受径向和轴向载荷，特别适合复合受力工况。
该系列轴承的显著特点是采用陶瓷材质滚动体。与传统钢球相比，陶瓷材料具有更低的密度和更好的热稳定性，有助于减少高速运转时的离心力效应，降低温升风险。在润滑条件良好的工况下，这种设计可支撑较高转速运行，同时保持稳定的动态性能。
此类轴承常见于精密机床主轴、电主轴及高转速回转支撑系统。其内部游隙和预紧配置需根据具体应用条件进行调整，合理的安装与维护对保持轴承性能具有重要作用。在选用时建议结合负载条件、转速范围及环境因素进行综合评估，确保与设备要求相匹配。
C
7
2
1
9
C
T
P
4
D
U
C：标准陶瓷球型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
19：内径：95 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
C：
标准陶瓷球型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
19：
内径：95 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球型 | C7219CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 95 |
| 外径 | D | 170 |
| 厚度（单列） | B | 32 |
| 厚度（多列） | T | 64 |
| 倒角尺寸 | r(min) | 2.1 |
| 倒角尺寸 | r1(min) | 1.1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 266 |
| 基本额定静载荷 | C0r | 214 |
| 极限载荷(KN) | ||
| 轴向-单个 | 90 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 14.6 | |
| 作用点(mm) | ||
| a | 33.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 11400 |
| 油润滑 | Oil | 17300 |
| 安装尺寸(mm) | ||
| da(min) | 107 | |
| Da(max) | 158 | |
| Db(max) | 163 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 498 |
| 轻预紧 | L | 995 |
| 中预紧 | M | 2404 |
| 重预紧 | H | 4834 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 114 |
| 轻预紧 | L | 151 |
| 中预紧 | M | 225 |
| 重预紧 | H | 317 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -18 |
| 轻预紧 | L | -33 |
| 中预紧 | M | -63 |
| 重预紧 | H | -99 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 4.36 | ||
