C7213CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：65 mm，外径：120 mm，厚度：46 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
C7213CTP4DU型轴承属于超高精密角接触球轴承系列，其内径为65毫米，外径120毫米，厚度46毫米。该型号采用陶瓷球与标准型结构设计，适用于高转速、高刚性及低摩擦工况。陶瓷球材质可降低旋转时的离心力效应，有助于提升极限转速并减少温升，同时具备良好的绝缘性能，可在特定复杂环境中保持稳定运行。
在应用方面，此类轴承常见于精密机床主轴、电主轴及高精度回转机构，能够同时承受径向与轴向载荷，并通过优化的接触角设计实现高速下的精准定位。由于采用配对组合形式，其刚性与负载分布能力得到进一步增强，适合多支撑轴系的配置需求。需要注意的是，实际性能会受到润滑条件、安装精度及工况特点的影响，建议根据设备要求进行针对性选型与维护。
C
7
2
1
3
C
T
P
4
D
U
C：标准陶瓷球型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
13：内径：65 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
C：
标准陶瓷球型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
13：
内径：65 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球型 | C7213CTP4DU | |

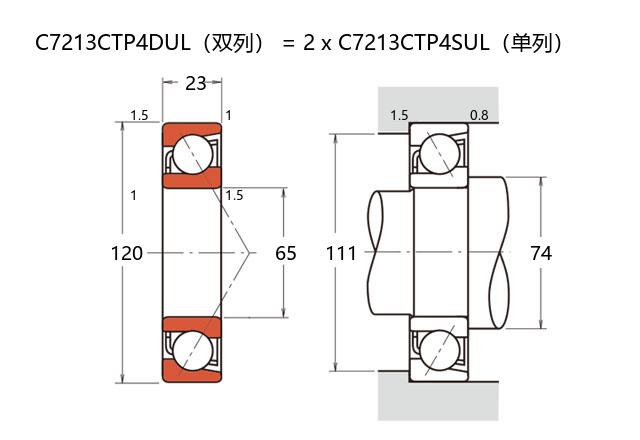

| 主要尺寸(mm) | ||
| 内径 | d | 65 |
| 外径 | D | 120 |
| 厚度（单列） | B | 23 |
| 厚度（多列） | T | 46 |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 146 |
| 基本额定静载荷 | C0r | 112 |
| 极限载荷(KN) | ||
| 轴向-单个 | 47.5 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 14.6 | |
| 作用点(mm) | ||
| a | 23.9 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 16300 |
| 油润滑 | Oil | 24700 |
| 安装尺寸(mm) | ||
| da(min) | 74 | |
| Da(max) | 111 | |
| Db(max) | 114 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 243 |
| 轻预紧 | L | 509 |
| 中预紧 | M | 1235 |
| 重预紧 | H | 2533 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 82 |
| 轻预紧 | L | 111 |
| 中预紧 | M | 165 |
| 重预紧 | H | 235 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -12 |
| 轻预紧 | L | -23 |
| 中预紧 | M | -44 |
| 重预紧 | H | -70 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.684 | ||
