C7210CTP4SU轴承尺寸、参数、图纸、互换、价格

C7210CTP4SU轴承

类型：【超高精密轴承 - 精密角接触球轴承】

基本尺寸：内径：50 mm，外径：90 mm，厚度：20 mm。

价格区间：￥2675.4 - ￥3103.46【详情】

前缀列表：【C：标准陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】

C7210CTP4SU轴承介绍

C7210CTP4SU属于超高精密角接触球轴承系列，采用陶瓷球标准型配置。其基本尺寸为内径50毫米、外径90毫米、厚度20毫米。该型号轴承选用陶瓷球作为滚动体，具备低密度、高硬度和耐腐蚀等材料特性，有助于减少高速运转时的离心力效应，降低摩擦升温。在结构设计方面，角接触特性使其能够同时承受径向和轴向载荷，适用于需要较高刚性和旋转精度的应用场景。

此类轴承通常应用于高速主轴、精密机床等工业设备，其内部几何参数和材料组合经过优化，可在较高转速条件下保持稳定的动态性能。采用特殊保持架设计和优质润滑方案，进一步提升了高速工况下的使用寿命。由于采用非磁性材料组件，在特定应用场景中可减少电磁干扰影响。轴承的精度等级符合精密机械对运动控制的要求，安装时需根据载荷方向进行预紧力调整以确保最佳性能表现。

C7210CTP4SU轴承前后缀、代号系统

C：标准陶瓷球型

7：精密角接触球轴承

2：尺寸系列：轻窄 02 系列

10：内径：50 mm

C：接触角 15°

T：聚酰胺尼龙保持架

P4：P4 级精度

SU：单列万能配对

C：

标准陶瓷球型

7：

精密角接触球轴承

2：

尺寸系列：轻窄 02 系列

10：

内径：50 mm

C：

接触角 15°

T：

聚酰胺尼龙保持架

P4：

P4 级精度

SU：

单列万能配对

C7210CTP4SU轴承尺寸、参数、图纸

公称型号
	标准陶瓷球型	C7210CTP4SU
主要尺寸(mm)
内径	d	50
外径	D	90
厚度（单列）	B	20
厚度（多列）	T	-
倒角尺寸	r(min)	1.1
倒角尺寸	r1(min)	0.6
额定载荷(KN)
基本额定动载荷	Cr	43
基本额定静载荷	C0r	30.5
极限载荷(KN)
轴向-单个		25
接触角
度	°	15
系数
	fo	14.5
作用点(mm)
	a	19.4
限制速度(rpm)
脂润滑	Grease	20600
油润滑	Oil	31300
安装尺寸(mm)
	da(min)	57
	Da(max)	83
	Db(max)	85
	ra(max)	1
	rb(max)	0.6
预紧力(N)-DU/DB/DF
微预紧	EL	137
轻预紧	L	277
中预紧	M	674
重预紧	H	1351
轴承刚度(N/μm)-DU/DB/DF
微预紧	EL	60
轻预紧	L	80
中预紧	M	119
重预紧	H	167
测量轴向游隙(μm)
微预紧	EL	-7
轻预紧	L	-15
中预紧	M	-31
重预紧	H	-50
轴承组合
	方式	万能
	列数	1
重量(Kg)
		0.387

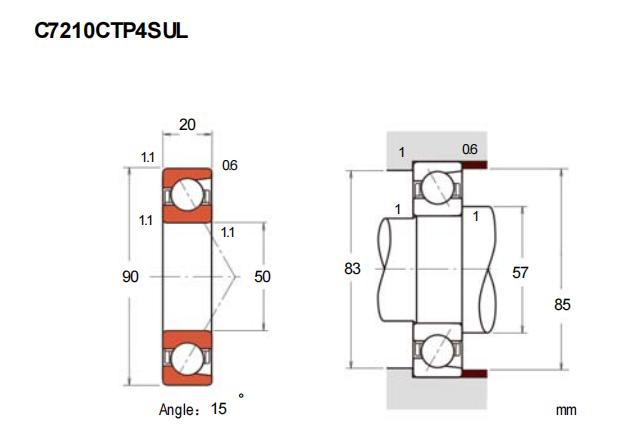

尺寸图

C7210CTP4SU轴承产品列表

商品	品牌	主要尺寸	发货仓	产地	库存	含税单价	VIP价	操作
FAG HCB7210-C-T-P4S-UL轴承超精密角接触球轴承	FAG	50 X 90 X 20	华北	进口产地	20	3103.46	￥2675.4
