C7024ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

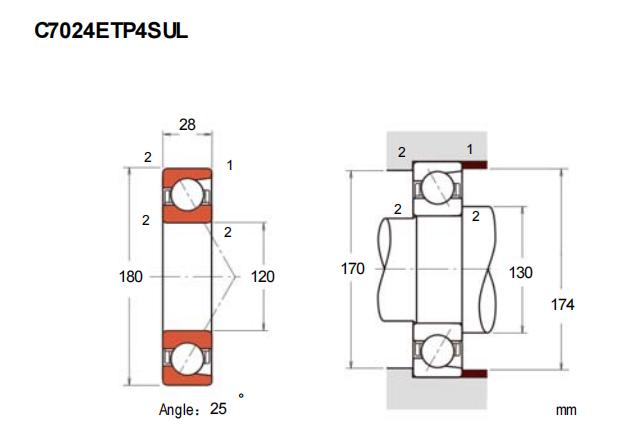

基本尺寸：内径：120 mm，外径：180 mm，厚度：28 mm。
价格区间：￥7203 - ￥12229.48【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【E：接触角 25°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
C7024ETP4SU是一款适用于高精度应用场合的角接触球轴承，基本尺寸为内径120毫米、外径180毫米及厚度28毫米。该型号属于超高精密轴承类别，采用陶瓷球作为滚动体，有助于降低高速运转时的离心力效应，同时减少摩擦热与磨损。在结构设计中，其接触角经过优化，可同时承受径向与轴向联合载荷，尤其适用于高速旋转及高刚性要求的工况。
由于选用陶瓷材质滚动体，该轴承在润滑条件不足时具备更好的应急运行能力，且对温差引起的尺寸变化不敏感，有助于维持运行精度。此类轴承常见于精密机床主轴、高速电主轴及测量仪器等设备，能够满足对旋转精度和动态性能有较高要求的应用场景。在安装与使用过程中，需注意配合公差及预紧力的合理控制，以保证性能稳定并延长使用寿命。
C
7
0
2
4
E
T
P
4
S
U
C：标准陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
24：内径：120 mm
E：接触角 25°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
C：
标准陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
24：
内径：120 mm
E：
接触角 25°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对
| 公称型号 | ||
| 标准陶瓷球型 | C7024ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 180 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 106 |
| 基本额定静载荷 | C0r | 105 |
| 极限载荷(KN) | ||
| 轴向-单个 | 104 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 49 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 8700 |
| 油润滑 | Oil | 13000 |
| 安装尺寸(mm) | ||
| da(min) | 130 | |
| Da(max) | 170 | |
| Db(max) | 174 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 733 |
| 轻预紧 | L | 1489 |
| 中预紧 | M | 3380 |
| 重预紧 | H | 6939 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 329 |
| 轻预紧 | L | 425 |
| 中预紧 | M | 580 |
| 重预紧 | H | 774 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -10 |
| 轻预紧 | L | -18 |
| 中预紧 | M | -33 |
| 重预紧 | H | -54 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 2.08 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| SKF 7024 ACDGA/HCP4A轴承 超精密角接触球轴承D设计 |
SKF | 120 X 180 X 28 | 华东 | 意大利 | 3 | 8355.48 | ￥7203 | |
| FAG HCB7024-E-T-P4S-UL#E轴承 超精密角接触球轴承 |
FAG | 120 X 180 X 28 | 华南 | 原产地 | 1 | 12229.48 | ￥9705.94 | |
| FAG HCB7024-E-T-P4S-UL轴承 超精密角接触球轴承 |
FAG | 120 X 180 X 28 | 华北 | 16 | 11020.59 | ￥8746.5 | ||
