| 公称型号(标准陶瓷球万能配组型) | ||
| 单个 | C7020CTP4SUL | |
| 对装 | C7020CTP4DUL | |

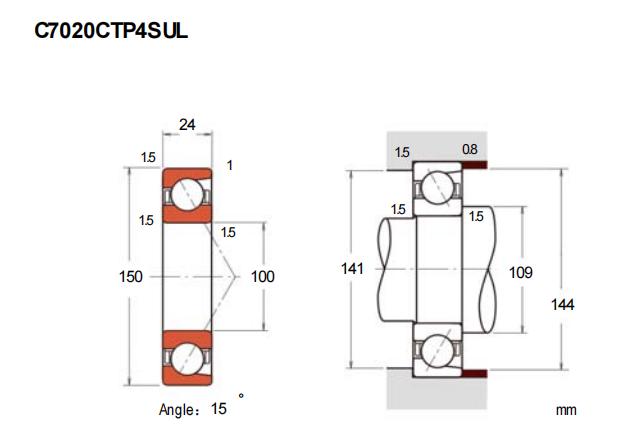

| 主要尺寸(mm) | ||
| d | 100 | |
| D | 150 | |
| B | 24 | |
| r(min) | 1.5 | |
| r1(min) | 1 | |
| 额定载荷(KN) | ||
| Cr | 75.5 | |
| Cor | 74 | |
| 极限载荷 | ||
| 轴向(KN) | 58.4 | |
| 接触角 | ||
| (度) | 15 | |
| 系数 | ||
| f0 | 16 | |
| 作用点 | ||
| a(mm) | 28.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | 12000 | |
| 油润滑 | 18300 | |
| 安装尺寸(mm) | ||
| da(min) | 109 | |
| Da(max) | 141 | |
| Db(max) | 144 | |
| ra(max) | 1.5 | |
| rb(min) | 0.8 | |
| 预紧力(DU,DB,DF) | ||
| EL(N) | 306 | |
| L(N) | 596 | |
| M(N) | 1462 | |
| H(N) | 2974 | |
| 轴向刚度(DU,DB,DF) | ||
| EL(N/μm) | 111 | |
| L(N/μm) | 146 | |
| M(N/μm) | 218 | |
| H(N/μm) | 309 | |
| 测量轴向游隙 | ||
| EL(μm) | -9 | |
| L(μm) | -18 | |
| M(μm) | -37 | |
| H(μm) | -60 | |
| 重量(kg) | ||
| 单个 | 1.09 | |
| 对装 | 2.18 | |
