C7016CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：80 mm，外径：125 mm，厚度：22 mm。
价格区间：￥2006.55 - ￥5444.98【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
C7016CTP4SU属于超高精密角接触球轴承系列。该型号采用陶瓷球标准型设计，具备内径80mm、外径125mm及厚度22mm的结构尺寸。在高速运转条件下，陶瓷球材料有助于降低离心力影响，同时减少摩擦发热。接触角设计使轴承能够承受径向和轴向复合载荷，尤其适用于多轴联动的精密设备。
该结构采用脂润滑配置，滚动体与滚道之间形成稳定的油膜支撑。套圈和保持架经过特殊表面处理，在长期运行中可维持尺寸稳定性。预压调整技术使轴承组具备刚性自调节能力，在变工况条件下保持回转精度。
此类轴承常见于精密主轴系统，包括高速加工中心、精密测量仪器等场景。其内部游隙经过优化匹配，在温升控制与振动抑制方面表现稳定。对于存在微量轴向位移的安装条件，该型号能通过角接触结构实现载荷再分配。在洁净环境下，轴承的防腐蚀涂层可延长维护周期。
C
7
0
1
6
C
T
P
4
S
U
C：标准陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
16：内径：80 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
C：
标准陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
16：
内径：80 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对
| 公称型号 | ||
| 标准陶瓷球型 | C7016CTP4SU | |

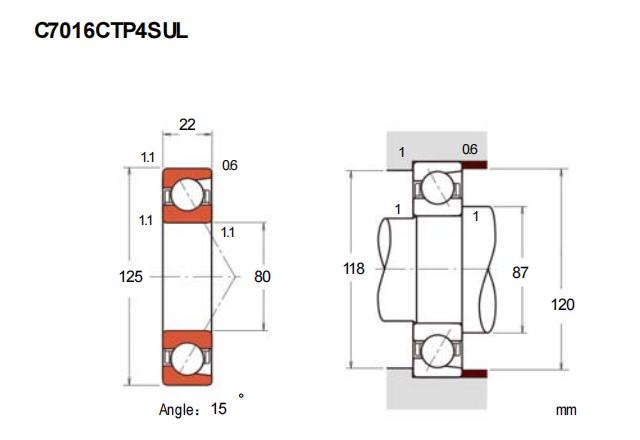

| 主要尺寸(mm) | ||
| 内径 | d | 80 |
| 外径 | D | 125 |
| 厚度（单列） | B | 22 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 58.5 |
| 基本额定静载荷 | C0r | 52.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 40.9 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 15.7 | |
| 作用点(mm) | ||
| a | 24.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 14700 |
| 油润滑 | Oil | 22300 |
| 安装尺寸(mm) | ||
| da(min) | 87 | |
| Da(max) | 118 | |
| Db(max) | 120 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 215 |
| 轻预紧 | L | 422 |
| 中预紧 | M | 1045 |
| 重预紧 | H | 2162 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 89 |
| 轻预紧 | L | 118 |
| 中预紧 | M | 176 |
| 重预紧 | H | 251 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -6 |
| 轻预紧 | L | -14 |
| 中预紧 | M | -31 |
| 重预紧 | H | -52 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.736 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| SKF 7016 CDGA/HCP4A轴承 超精密角接触球轴承D设计 |
SKF | 80 X 125 X 22 | 华中 | 4 | 2287.47 | ￥2006.55 | ||
| FAG HCB7016-C-T-P4S-UL轴承 超精密角接触球轴承 |
FAG | 80 X 125 X 22 | 华南 | 10 | 4802.31 | ￥4069.75 | ||
| FAG HCB7016C-T-P4-UL轴承 超精密角接触球轴承 |
FAG | 80 X 125 X 22 | 华北 | 进口产地 | 2 | 5444.98 | ￥4253.89 | |
