S7922ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：110 mm，外径：150 mm，厚度：20 mm。
价格区间：￥4834.8 - ￥9287.75【详情】
前缀列表：【S：标准密封型】后缀列表：【E：25° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
S7922ETP4SU是一款适用于精密传动领域的角接触球轴承。该型号轴承的基本尺寸为内径110毫米、外径150毫米、厚度20毫米，属于结构紧凑的薄壁设计。
作为超高精密轴承类别中的一员，该轴承在制造过程中遵循了严格的P4级精度标准，这使其在高速运转条件下能够保持良好的旋转精度和运行平稳性。其“标准密封型-S”的设计特点在于轴承单侧或双侧配备了有效的密封结构，有助于在应用过程中防止润滑剂的泄漏并阻挡外部污染物侵入，从而延长轴承的使用寿命并维持其性能的可靠性。
此类精密角接触球轴承能够同时承受径向载荷和轴向载荷，其接触角的设计优化了轴向载荷能力。它常被应用于对刚性和转速有较高要求的场合，例如精密机床的主轴、电主轴以及一些高转速的传动模块中。合理的选型与正确的安装维护是发挥其最佳性能的重要环节。
S
7
9
2
2
E
T
P
4
S
U
S：标准密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
22：内径：110 mm
E：25° 接触角
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
S：
标准密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
22：
内径：110 mm
E：
25° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球密封型 | S7922ETP4SU | |

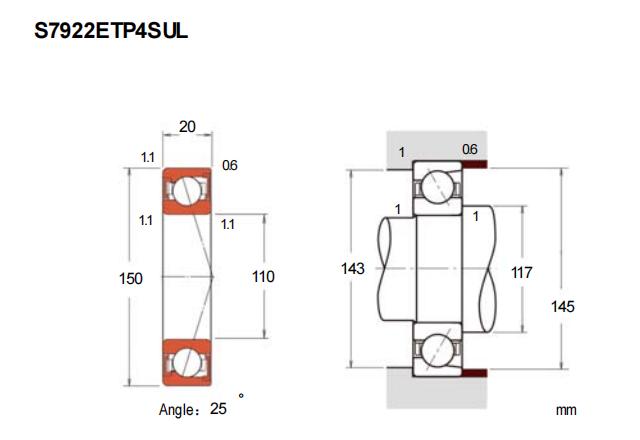

| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 150 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 51.5 |
| 基本额定静载荷 | C0r | 56 |
| 极限载荷(KN) | ||
| 轴向-单个 | 43 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 40.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 7700 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 117 | |
| Da(max) | 143 | |
| Db(max) | 145 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 332 |
| 轻预紧 | L | 651 |
| 中预紧 | M | 1502 |
| 重预紧 | H | 2985 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 224 |
| 轻预紧 | L | 286 |
| 中预紧 | M | 393 |
| 重预紧 | H | 519 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -5 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | -33 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.877 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| SKF S71922 ACDGA/P4A轴承 超精密角接触球轴承D设计 |
SKF | 110 X 150 X 20 | 华南 | 6 | 8419.92 | ￥7321.67 | ||
| FAG B71922-E-2RSD-T-P4S-K5-UL轴承 超精密角接触球轴承 |
FAG | 110 X 150 X 20 | 海外 | 6 | 9287.75 | ￥7313.19 | ||
| FAG B71922-E-2RSD-T-P4S-UL轴承 超精密角接触球轴承 |
FAG | 110 X 150 X 20 | 华东 | 国外产地 | 12 | 5898.46 | ￥4834.8 | |
