S7920ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：140 mm，厚度：20 mm。
价格区间：￥1004.35 - ￥7153.97【详情】
前缀列表：【S：标准密封型】后缀列表：【E：25° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
S7920ETP4SU型号是一款高精密角接触球轴承，其基本尺寸为内径100毫米、外径140毫米、厚度20毫米。该轴承属于精密角接触球轴承类别中的标准密封型，适用于对旋转精度和运行稳定性有较高要求的场合。
该轴承设计采用接触角结构，能够同时承受径向和轴向联合载荷。密封结构有助于在运行时防止润滑剂泄漏并阻挡外部污染物侵入，对维持长期润滑状态和延长使用寿命具有积极作用。在材料选用和热处理工艺上，通常注重尺寸稳定性和耐磨性，以满足精密传动的要求。这类轴承常见于电主轴、精密机床、高速电机或测量仪器等设备中，能够在较高转速下保持平稳、低噪声的运行表现。
选型时需结合具体应用的载荷条件、转速范围及安装空间等因素进行综合评估，并参考制造商提供的技术资料进行确认，以确保其性能得到合理发挥。
S
7
9
2
0
E
T
P
4
S
U
S：标准密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
20：内径：100 mm
E：25° 接触角
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
S：
标准密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
20：
内径：100 mm
E：
25° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球密封型 | S7920ETP4SU | |

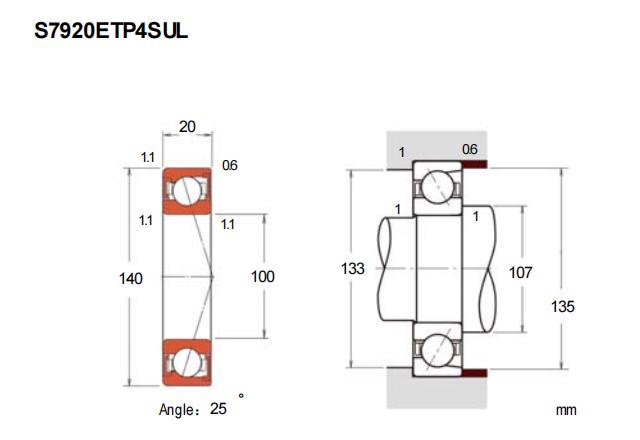

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 49.5 |
| 基本额定静载荷 | C0r | 51.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 39.5 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 38 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 8400 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 107 | |
| Da(max) | 133 | |
| Db(max) | 135 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 318 |
| 轻预紧 | L | 615 |
| 中预紧 | M | 1229 |
| 重预紧 | H | 2546 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 209 |
| 轻预紧 | L | 266 |
| 中预紧 | M | 346 |
| 重预紧 | H | 463 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -5 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -18 |
| 重预紧 | H | -31 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.808 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB 71920ACTA-2RZ/P4轴承 角接触球轴承-标准密封型 |
HRB | 100 X 140 X 20 | 华东 | 哈尔滨 | 200 | 1165.05 | ￥1004.35 | |
| SKF S71920 ACDGA/P4A轴承 超精密角接触球轴承D设计 |
SKF | 100 X 140 X 20 | 华东 | 3 | 7153.97 | ￥5545.71 | ||
| FAG B71920-E-2RSD-T-P4S-UL轴承 超精密角接触球轴承 |
FAG | 100 X 140 X 20 | 华北 | 33 | 3141.02 | ￥2829.75 | ||
