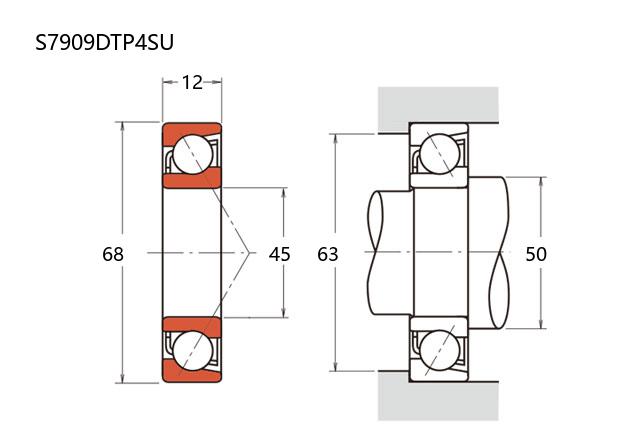

S7909DTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：68 mm，厚度：12 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【S：标准密封型】后缀列表：【D：接触角 20°】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
S
7
9
0
9
D
T
P
4
S
U
S：标准密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
09：内径：45 mm
D：接触角 20°
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
S：
标准密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
09：
内径：45 mm
D：
接触角 20°
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球密封型 | S7909DTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 68 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 16.3 |
| 基本额定静载荷 | C0r | 13 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 20 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | - | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 19400 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| Da(max) | 63 | |
| Db(max) | 65.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 104 |
| 中预紧 | M | 192 |
| 重预紧 | H | 391 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 37 |
| 轻预紧 | L | 51 |
| 中预紧 | M | 66 |
| 重预紧 | H | 93 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -5 |
| 中预紧 | M | -11 |
| 重预紧 | H | -21 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.13 | ||
