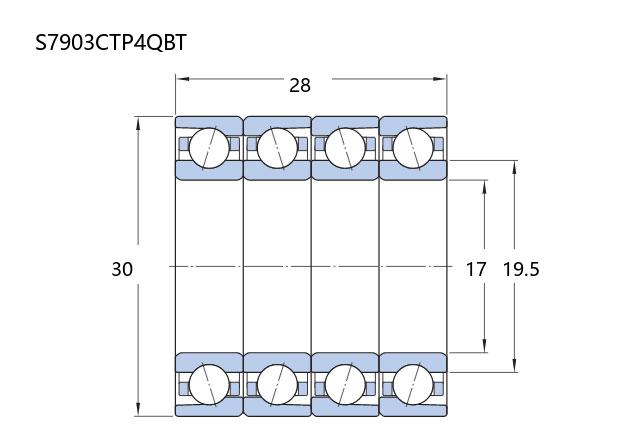

S7903CTP4QBT轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：17 mm，外径：30 mm，厚度：28 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【S：标准密封型】后缀列表：【C：15° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【QBT：四列背靠背串联串联（/ \ \ \）配对】
S
7
9
0
3
C
T
P
4
Q
B
T
S：标准密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
03：内径：17 mm
C：15° 接触角
T：聚酰胺保持架
P4：P4 级精度
QBT：四列背靠背串联串联（/ \ \ \）配对
S：
标准密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
03：
内径：17 mm
C：
15° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
QBT：
四列背靠背串联串联（/ \ \ \）配对
| 公称型号 | ||
| 标准钢球密封型 | S7903CTP4QBT | |
| 主要尺寸(mm) | ||
| 内径 | d | 17 |
| 外径 | D | 30 |
| 厚度（单列） | B | 7 |
| 厚度（多列） | T | 28 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 21 |
| 基本额定静载荷 | C0r | 11.76 |
| 极限载荷(KN) | ||
| 轴向-单个 | 2.09 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 14.8 | |
| 作用点(mm) | ||
| a | 6.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 49000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 19.5 | |
| Da(max) | 27.5 | |
| Db(max) | 28.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 11 |
| 轻预紧 | L | 25 |
| 中预紧 | M | 56 |
| 重预紧 | H | 119 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 15 |
| 轻预紧 | L | 21 |
| 中预紧 | M | 30 |
| 重预紧 | H | 43 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 3 |
| 轻预紧 | L | 0 |
| 中预紧 | M | -5 |
| 重预紧 | H | -12 |
| 轴承组合 | ||
| 方式 | <>>> | |
| 列数 | 4 | |
| 重量(Kg) | ||
| 0.068 | ||
