S7903CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：17 mm，外径：30 mm，厚度：14 mm。
价格区间：￥ - ￥2424.61【详情】
前缀列表：【S：标准密封型】后缀列表：【C：15° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【DU：双列万能配对】
S7903CTP4DU属于超高精密轴承中的精密角接触球轴承系列，其标准密封型-S设计适用于对防尘与润滑保持有较高要求的应用场景。该轴承内径为17mm，外径30mm，厚度14mm，尺寸规格紧凑，适合安装空间受限的精密结构。
该型号采用接触角设计，可同时承受径向和轴向联合载荷，尤其在高速运转条件下表现出稳定的刚度与旋转精度。密封结构有助于减少外部污染物侵入，并延长润滑脂的使用寿命，适合中长期免维护运转需求。常见应用领域包括高转速电主轴、精密仪器转台、医疗设备主轴及光学扫描装置等需要高精度、低振动与低噪声的场合。
在选用时需注意配合公差、预紧力设置及润滑条件对轴承性能的影响，同时应结合实际工况进行合理的寿命评估与维护规划，以确保其发挥预期的精密性能与可靠性。
S
7
9
0
3
C
T
P
4
D
U
S：标准密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
03：内径：17 mm
C：15° 接触角
T：聚酰胺保持架
P4：P4 级精度
DU：双列万能配对
S：
标准密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
03：
内径：17 mm
C：
15° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
DU：
双列万能配对
| 公称型号 | ||
| 标准钢球密封型 | S7903CTP4DU | |

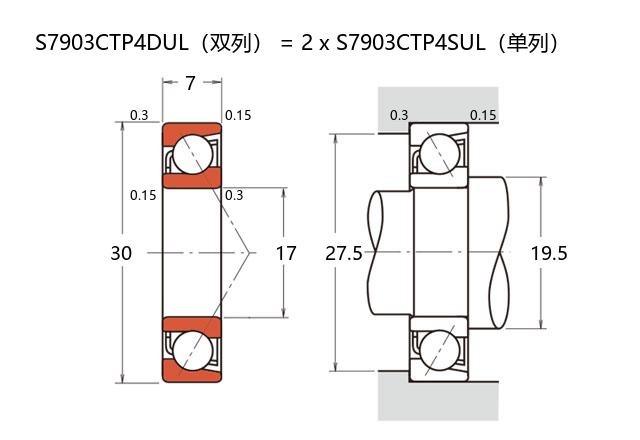

| 主要尺寸(mm) | ||
| 内径 | d | 17 |
| 外径 | D | 30 |
| 厚度（单列） | B | 7 |
| 厚度（多列） | T | 14 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 10.5 |
| 基本额定静载荷 | C0r | 5.88 |
| 极限载荷(KN) | ||
| 轴向-单个 | 2.09 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 14.8 | |
| 作用点(mm) | ||
| a | 6.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 49000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 19.5 | |
| Da(max) | 27.5 | |
| Db(max) | 28.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 11 |
| 轻预紧 | L | 25 |
| 中预紧 | M | 56 |
| 重预紧 | H | 119 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 15 |
| 轻预紧 | L | 21 |
| 中预紧 | M | 30 |
| 重预紧 | H | 43 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 3 |
| 轻预紧 | L | 0 |
| 中预紧 | M | -5 |
| 重预紧 | H | -12 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.034 | ||
