S7210ATP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：50 mm，外径：90 mm，厚度：40 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【S：标准密封型】后缀列表：【A：接触角 30°】【T：聚酰胺保持架】【P4：P4 级精度】【DU：双列万能配对】
S7210ATP4UP4DU 是一款精密角接触球轴承，属于超高精密轴承类别中的标准密封型。其基本尺寸为内径50毫米、外径90毫米、厚度40毫米，尺寸设计适用于对结构紧凑性有较高要求的精密应用场合。
该轴承采用接触角设计，能够同时承受径向和轴向联合载荷，尤其在承受单向轴向载荷时表现出稳定的性能。其“ATP4DU”的后缀标识意味着它经过了特殊的热处理工艺和精度选配，通常具有P4级的超高运转精度。内置的非接触式或轻接触式密封结构有助于在维持低摩擦扭矩的同时，有效防止润滑脂泄漏和外部污染物侵入，从而延长轴承在洁净或要求较高工况下的使用寿命。
此类轴承通常适用于高转速、高刚性与低噪音运行需求的主轴系统，例如精密机床、电主轴、高速电机及测量仪器等领域。选型时需注意其安装方向与预紧力的配置，以确保发挥最佳性能。
S
7
2
1
0
A
T
P
4
D
U
S：标准密封型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
10：内径：50 mm
A：接触角 30°
T：聚酰胺保持架
P4：P4 级精度
DU：双列万能配对
S：
标准密封型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
10：
内径：50 mm
A：
接触角 30°
T：
聚酰胺保持架
P4：
P4 级精度
DU：
双列万能配对
| 公称型号 | ||
| 标准钢球密封型 | S7210ATP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 50 |
| 外径 | D | 90 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | 40 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 83 |
| 基本额定静载荷 | C0r | 58.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 19.4 | |
| 接触角 | ||
| 度 | ° | 30 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 30.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 10800 |
| 油润滑 | Oil | - |

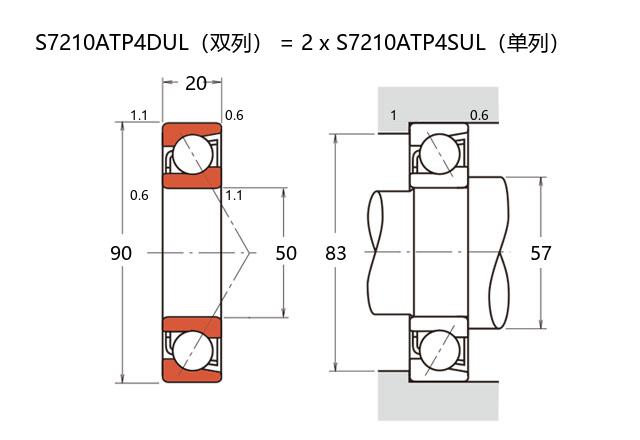

| 安装尺寸(mm) | ||
| da(min) | 57 | |
| Da(max) | 83 | |
| Db(max) | 85 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 477 |
| 中预紧 | M | 1156 |
| 重预紧 | H | 2038 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 105 |
| 轻预紧 | L | 227 |
| 中预紧 | M | 314 |
| 重预紧 | H | 390 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | -30 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.924 | ||
