S7200ATP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：10 mm，外径：30 mm，厚度：9 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【S：标准密封型】后缀列表：【A：接触角 30°】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
S7200ATP4SU属于超高精密角接触球轴承系列，为标准密封型结构。其基本尺寸为内径10毫米、外径30毫米、厚度9毫米，结构紧凑。该型号采用接触角设计，能够同时承受径向载荷与轴向载荷，尤其适用于承受以轴向载荷为主的复合载荷工况。
作为精密角接触球轴承，其内部结构经过优化，包括滚道几何精度、钢球尺寸一致性及保持架稳定性等方面均有较高要求，旨在实现平稳的低扭矩运转。后缀“SU”通常表示其为通用组合配置，具备特定的预载荷等级，有助于在应用中维持轴系的刚性并抑制振动，提升旋转精度。标准密封结构能有效防止润滑脂泄漏并阻挡外部污染物侵入，有助于延长轴承在洁净度要求较高环境中的使用寿命。
此类轴承常见于对转速、刚性与运行噪音有较严要求的场合，例如精密机床的主轴支撑、电主轴、高速电机以及一些测量仪器中。
S
7
2
0
0
A
T
P
4
S
U
S：标准密封型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
00：内径：10 mm
A：接触角 30°
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
S：
标准密封型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
00：
内径：10 mm
A：
接触角 30°
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球密封型 | S7200ATP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 10 |
| 外径 | D | 30 |
| 厚度（单列） | B | 9 |
| 厚度（多列） | T | |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 5.3 |
| 基本额定静载荷 | C0r | 2.44 |
| 极限载荷(KN) | ||
| 轴向-单个 | 1.92 | |
| 接触角 | ||
| 度 | ° | 30 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 10.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 37500 |
| 油润滑 | Oil | - |

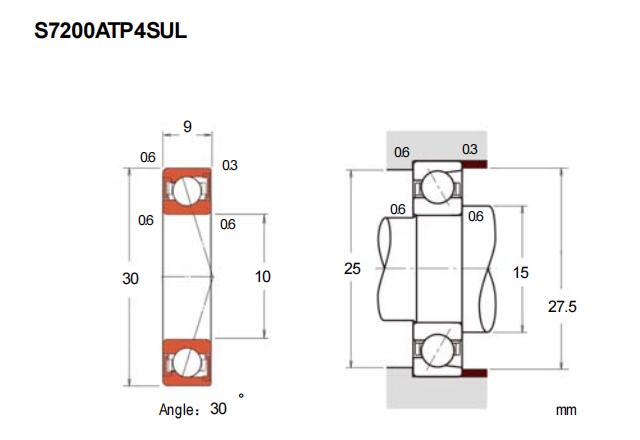

| 安装尺寸(mm) | ||
| da(min) | 15 | |
| Da(max) | 25 | |
| Db(max) | 27.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 25 |
| 轻预紧 | L | 97 |
| 中预紧 | M | 202 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 44 |
| 轻预紧 | L | 72 |
| 中预紧 | M | 95 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -5 |
| 中预紧 | M | -10 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.032 | ||
