S7020ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

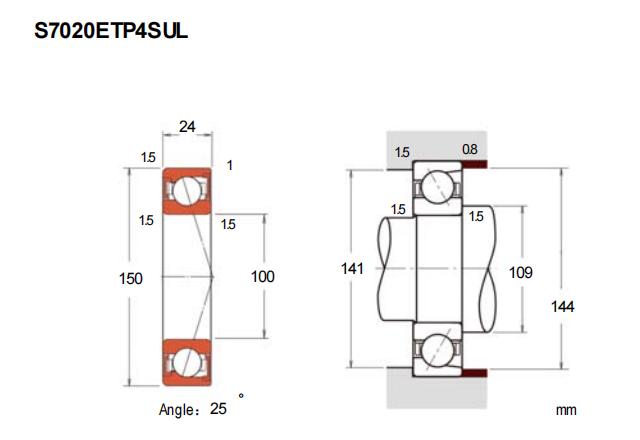

基本尺寸：内径：100 mm，外径：150 mm，厚度：24 mm。
价格区间：￥210.69 - ￥5991.39【详情】
前缀列表：【S：标准密封型】后缀列表：【E：25° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
S7020ETP4SU属于超高精密角接触球轴承系列，采用标准密封结构设计。其基本尺寸为内径100毫米、外径150毫米、厚度24毫米，适合空间受限且对安装尺寸有严格要求的应用场景。
该轴承内外圈接触角经过优化，可同时承受径向和轴向联合载荷，尤其适用于轴向负荷为主的工况。密封结构有助于在高速运转条件下防止润滑剂泄漏并阻挡外部污染物侵入，对维持长期运行精度具有积极作用。保持架设计与材料选择侧重于高速适应性，有助于降低摩擦发热。此类轴承常见于精密机床主轴、电主轴及高转速传动模块中，能够满足设备对旋转精度和刚性平衡的复合需求。选型时需结合预紧力配置、润滑条件及温升控制等系统参数进行综合评估。
S
7
0
2
0
E
T
P
4
S
U
S：标准密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
20：内径：100 mm
E：25° 接触角
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
S：
标准密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
20：
内径：100 mm
E：
25° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球密封型 | S7020ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 75 |
| 基本额定静载荷 | C0r | 73.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 57.5 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 41.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 8000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 109 | |
| Da(max) | 141 | |
| Db(max) | 144 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 434 |
| 轻预紧 | L | 837 |
| 中预紧 | M | 2009 |
| 重预紧 | H | 3948 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 236 |
| 轻预紧 | L | 300 |
| 中预紧 | M | 418 |
| 重预紧 | H | 549 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -7 |
| 轻预紧 | L | -13 |
| 中预紧 | M | -26 |
| 重预紧 | H | -42 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 1.45 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB 7020ACTA-2RZ/P4轴承 角接触球轴承-标准密封型 |
HRB | 100 X 150 X 24 | 华东 | 哈尔滨 | 200 | 744.5 | ￥615.29 | |
| SKF S7020 ACDGA/P4A轴承 超精密角接触球轴承D设计 |
SKF | 100 X 150 X 24 | 华南 | 6 | 5991.39 | ￥5120.85 | ||
| FAG B7020-E-2RSD-T-P4S-UL#E轴承 超精密角接触球轴承 |
FAG | 100 X 150 X 24 | 华北 | 4 | 4006.38 | ￥3609.35 | ||
| HRB 7020ACTA-2RZ/P5轴承 角接触球轴承-标准密封型 |
HRB | 100 X 150 X 24 | 华东 | 哈尔滨 | 200 | 260.33 | ￥222.5 | |
| HRB 7020ACTN-2RZ/P4轴承 角接触球轴承-标准密封型 |
HRB | 100 X 150 X 24 | 华东 | 哈尔滨 | 200 | 676.59 | ￥604.1 | |
| 篇幅有限，仅显示五条，更多可点击：搜索，或者：深度搜索 | ||||||||
