S7017CTP4SU轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：85 mm，外径：130 mm，厚度：22 mm。
价格区间：￥157.24 - ￥4250.22【详情】
前缀列表：【S：标准密封型】后缀列表：【C：15° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
S7017CTP4SU属于超高精密角接触球轴承系列中的标准密封型产品，其基本尺寸为内径85mm、外径130mm、厚度22mm。该轴承采用接触角设计，能够同时承受径向和轴向联合载荷，适用于高速及高精度旋转场合。P4级精度保证了运行时的低振动与高旋转稳定性，常应用于精密机床主轴、电主轴或测量仪器等对运动平稳性要求较高的领域。
轴承采用非接触式密封结构，可在防止润滑脂泄漏的同时有效阻挡外部污染物进入，延长使用寿命。套圈及滚动体通常由高质量渗碳钢制造，并经热处理和精细研磨，具有良好的耐磨性与尺寸稳定性。保持架多采用轻量化工程塑料，有利于高速运转条件下的低摩擦与温升控制。
该型号轴承在安装时需注意预紧力的调整，成对使用时可进一步提升系统刚性。其结构紧凑，适合空间有限的精密传动布局。用户在选型时需结合实际工况确认负载、转速及润滑条件，以确保性能匹配。
S
7
0
1
7
C
T
P
4
S
U
S：标准密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
17：内径：85 mm
C：15° 接触角
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
S：
标准密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
17：
内径：85 mm
C：
15° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 品牌：CALOX | 标准钢球密封型 | S7017CTP4SU |

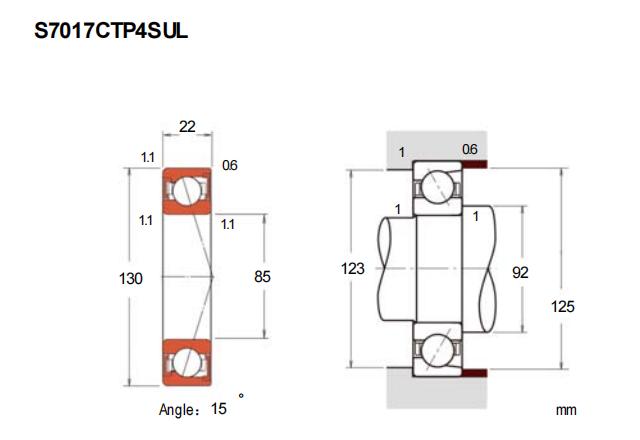

| 主要尺寸(mm) | ||
| 内径 | d | 85 |
| 外径 | D | 130 |
| 厚度（单列） | B | 22 |
| 厚度（多列） | T | |
| 倒角尺寸 | r(min) | 1.1 |
| r1(min) | 0.6 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 63 |
| 基本额定静载荷 | C0r | 58.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 38 | |
| 接触角 | ||
| 度 | ° |
15 |
| 系数 | ||
| fo | 15.9 | |
| 作用点(mm) | ||
| a | 25.4 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 10700 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 92 |
| Da(max) | 123 | |
| Db(max) | 125 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 205 |
| 轻预紧 | L | 393 |
| 中预紧 | M | 995 |
| 重预紧 | H | 1956 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 81 |
| 轻预紧 | L | 106 |
| 中预紧 | M | 161 |
| 重预紧 | H | 224 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -6 |
| 轻预紧 | L | -14 |
| 中预紧 | M | -32 |
| 重预紧 | H | -52 |
| 轴承组合 | ||
| 高可推荐 | 方式 | 万能 |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.898 | ||
