S7013ATP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：65 mm，外径：100 mm，厚度：36 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【S：标准密封型】后缀列表：【A：接触角 30°】【T：聚酰胺保持架】【P4：P4 级精度】【DU：双列万能配对】
S7013ATP4DU属于超高精密角接触球轴承系列，采用标准密封型结构设计。其基本尺寸为内径65毫米、外径100毫米、厚度36毫米。该型号轴承在结构上具有接触角设计，能够同时承受径向载荷和轴向载荷，尤其适用于承受单向轴向负荷或复合负荷的工作条件。
密封结构有助于在运转过程中减少润滑脂泄漏并阻挡外部污染物进入，有利于维持轴承内部的清洁环境，从而支持稳定运行。该设计通常使用低扭矩、低挥发性的润滑脂，以满足精密应用中对温升和噪声控制的要求。
此类轴承常见于高转速、高刚性的应用场景，例如精密机床主轴、电主轴及测量仪器等设备。在安装时需注意预紧力的调整及配合公差的选择，以确保其性能发挥。由于采用了特殊材料和热处理工艺，该型号在耐磨性和尺寸稳定性方面表现出较好的性能。使用过程中需按照规范进行润滑维护，以保持其精度与使用寿命。
S
7
0
1
3
A
T
P
4
D
U
S：标准密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
13：内径：65 mm
A：接触角 30°
T：聚酰胺保持架
P4：P4 级精度
DU：双列万能配对
S：
标准密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
13：
内径：65 mm
A：
接触角 30°
T：
聚酰胺保持架
P4：
P4 级精度
DU：
双列万能配对

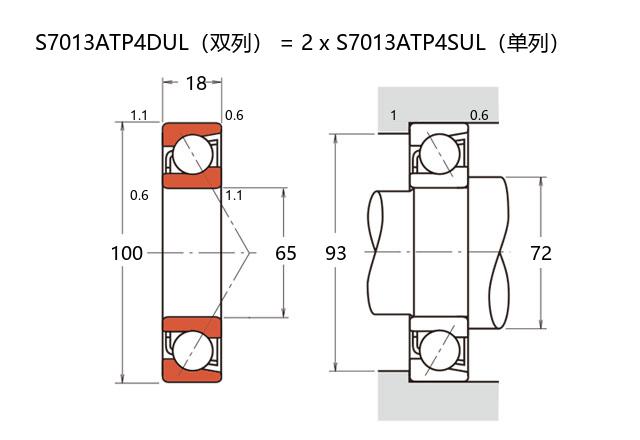

| 公称型号 | ||
| 标准钢球密封型 | S7013ATP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 65 |
| 外径 | D | 100 |
| 厚度（单列） | B | 18 |
| 厚度（多列） | T | 36 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 71 |
| 基本额定静载荷 | C0r | 63 |
| 极限载荷(KN) | ||
| 轴向-单个 | 19.5 | |
| 接触角 | ||
| 度 | ° | 30 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 32.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 9100 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 72 | |
| Da(max) | 93 | |
| Db(max) | 95 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 272 |
| 中预紧 | M | 1012 |
| 重预紧 | H | 1498 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 127 |
| 轻预紧 | L | 225 |
| 中预紧 | M | 360 |
| 重预紧 | H | 418 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -5 |
| 中预紧 | M | -15 |
| 重预紧 | H | -20 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.882 | ||
