S7009ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：75 mm，厚度：16 mm。
价格区间：￥67.75 - ￥1618.62【详情】
前缀列表：【S：标准密封型】后缀列表：【E：25° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
S7009ETP4SU是一款适用于高精度应用场合的角接触球轴承。其基本尺寸为内径45毫米，外径75毫米，厚度16毫米。该型号属于超高精密轴承系列，设计为精密角接触球轴承中的标准密封型。
该轴承采用非接触式密封结构，有助于在维持低摩擦运转的同时，有效防止污染物侵入并保留润滑剂，从而提升其在洁净或不易维护环境中的适用性与工作寿命。其接触角设计使其能够较好地承受径向和轴向联合载荷，尤其适用于以轴向载荷为主的工况。P4级精度确保了轴承在高速旋转下的运行平稳性与定位准确性，内部游隙经过优化，有助于实现较低的温升和振动水平。
此类轴承常见于对旋转精度和刚性有较高要求的领域，例如精密机床的主轴支撑、高速电主轴以及某些测量仪器中。其结构设计与材料选择旨在满足持续、高速运转的工况需求，为设备的核心旋转部件提供稳定支撑。
S
7
0
0
9
E
T
P
4
S
U
S：标准密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
09：内径：45 mm
E：25° 接触角
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
S：
标准密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
09：
内径：45 mm
E：
25° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球密封型 | S7009ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 24.3 |
| 基本额定静载荷 | C0r | 18.3 |
| 极限载荷(KN) | ||
| 轴向-单个 | 14.5 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 22 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 16700 |
| 油润滑 | Oil | - |

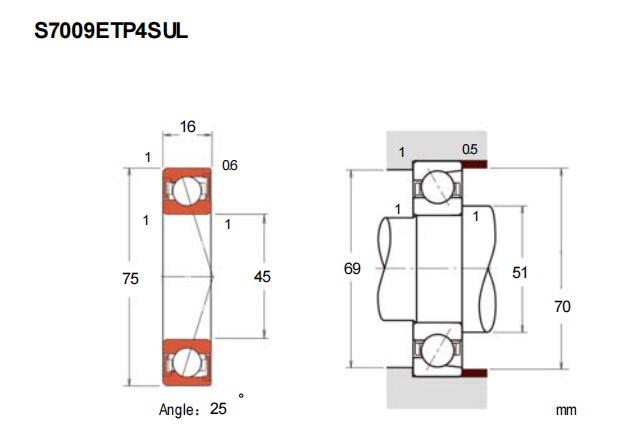

| 安装尺寸(mm) | ||
| da(min) | 51 | |
| Da(max) | 69 | |
| Db(max) | 70 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 94 |
| 轻预紧 | L | 210 |
| 中预紧 | M | 485 |
| 重预紧 | H | 958 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 99 |
| 轻预紧 | L | 132 |
| 中预紧 | M | 181 |
| 重预紧 | H | 238 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -2 |
| 轻预紧 | L | -6 |
| 中预紧 | M | -13 |
| 重预紧 | H | -22 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.25 | ||
