S7004CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

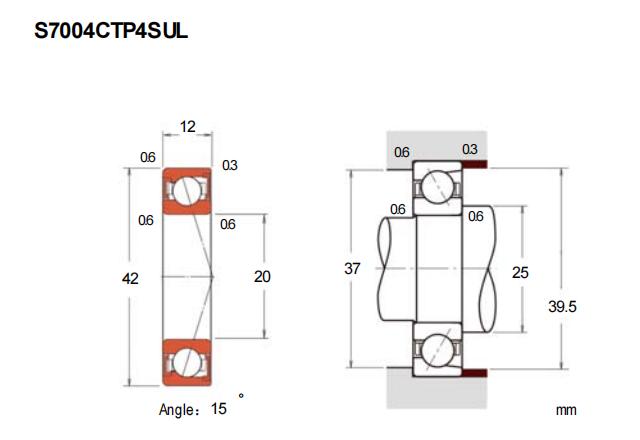

基本尺寸：内径：20 mm，外径：42 mm，厚度：12 mm。
价格区间：￥23.78 - ￥1315.38【详情】
前缀列表：【S：标准密封型】后缀列表：【C：15° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
S7004CTP4SU是一款适用于高精度应用场景的精密角接触球轴承。其基本尺寸为内径20毫米、外径42毫米、厚度12毫米，结构紧凑。该型号属于超高精密轴承类别，具体为带标准密封结构的精密角接触球轴承。
此类轴承采用接触式密封设计，有助于在运转过程中防止润滑脂泄漏并阻挡污染物侵入，从而在长期使用中维持稳定的性能状态。其内部结构经过优化，在承受径向载荷的同时，能够承受一定的轴向载荷，尤其适用于复合载荷工况。常见的应用领域包括高转速主轴、精密仪器、医疗设备及各类小型化高精度旋转机构。
该轴承在制造过程中通常选用高品质材料并实施严格的公差控制，以满足精密机械对低振动、低噪音及高旋转精度的要求。选型时需结合实际工况，综合考虑其速度性能、载荷能力及润滑条件等因素，以确保系统匹配性与运行可靠性。
S
7
0
0
4
C
T
P
4
S
U
S：标准密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
04：内径：20 mm
C：15° 接触角
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
S：
标准密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
04：
内径：20 mm
C：
15° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球密封型 | S7004CTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 42 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 11.7 |
| 基本额定静载荷 | C0r | 6.55 |
| 极限载荷(KN) | ||
| 轴向-单个 | 4.8 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 14 | |
| 作用点(mm) | ||
| a | 10.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 37100 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 25 | |
| Da(max) | 37 | |
| Db(max) | 39.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 25 |
| 轻预紧 | L | 49 |
| 中预紧 | M | 119 |
| 重预紧 | H | 244 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 21 |
| 轻预紧 | L | 28 |
| 中预紧 | M | 42 |
| 重预紧 | H | 59 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -4 |
| 中预紧 | M | -12 |
| 重预紧 | H | -22 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.067 | ||
