| 公称型号(标准万能配组密封型) | ||
| 单个 | S7001ATP4SUL | |
| 对装 | S7001ATP4DUL | |

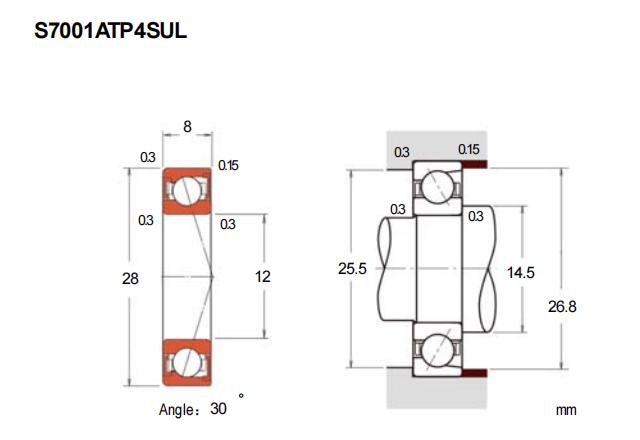

| 主要尺寸(mm) | ||
| d | 12 | |
| D | 28 | |
| B | 8 | |
| r(min) | 0.3 | |
| r1(min) | 0.15 | |
| 额定载荷(KN) | ||
| Cr | 5.7 | |
| Cor | 2.71 | |
| 极限载荷 | ||
| 轴向(KN) | 2.13 | |
| 接触角 | ||
| (度) | 30 | |
| 系数 | ||
| f0 | － | |
| 作用点 | ||
| a(mm) | 9.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | 37500 | |
| 油润滑 | － | |
| 安装尺寸(mm) | ||
| da(min) | 14.5 | |
| Da(max) | 25.5 | |
| Db(max) | 26.8 | |
| ra(max) | 0.3 | |
| rb(min) | 0.15 | |
| 预紧力(DU,DB,DF) | ||
| EL(N) | 25 | |
| L(N) | 104 | |
| M(N) | 218 | |
| H(N) | 363 | |
| 轴向刚度(DU,DB,DF) | ||
| EL(N/μm) | 48 | |
| L(N/μm) | 78 | |
| M(N/μm) | 104 | |
| H(N/μm) | 127 | |
| 测量轴向游隙 | ||
| EL(μm) | 0 | |
| L(μm) | -5 | |
| M(μm) | -10 | |
| H(μm) | -15 | |
| 重量(kg) | ||
| 单个 | 0.021 | |
| 对装 | 0.042 | |
