7984CMP4轴承
类型：【超高精密轴承 - 精密角接触球轴承】

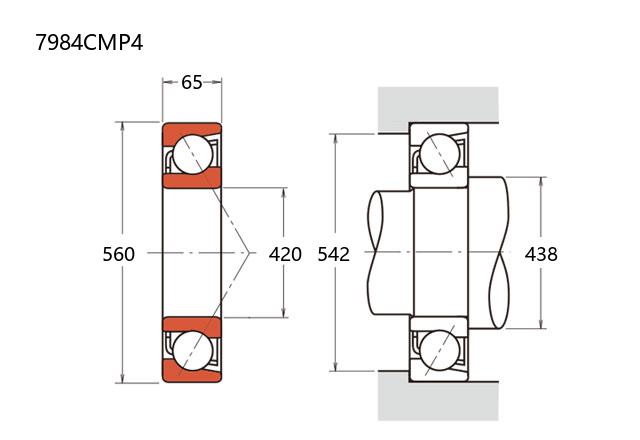

基本尺寸：内径：420 mm，外径：560 mm，厚度：65 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【C：15° 接触角】【M：机加工黄铜保持架】【P4：ISO 4级精度】
7
9
8
4
C
M
P
4
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
84：内径：420 mm
C：15° 接触角
M：机加工黄铜保持架
P4：ISO 4级精度
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
84：
内径：420 mm
C：
15° 接触角
M：
机加工黄铜保持架
P4：
ISO 4级精度
| 公称型号 | ||
| 标准钢球型 | 7984CMP4 | |
| 主要尺寸(mm) | ||
| 内径 | d | 420 |
| 外径 | D | 560 |
| 厚度（单列） | B | 65 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 4 |
| 倒角尺寸 | r1(min) | 1.5 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 450 |
| 基本额定静载荷 | C0r | 890 |
| 极限载荷(KN) | ||
| 轴向-单个 | 525 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 16.9 | |
| 作用点(mm) | ||
| a | 98.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 2200 |
| 油润滑 | Oil | 3400 |
| 安装尺寸(mm) | ||
| da(min) | 438 | |
| Da(max) | 542 | |
| Db(max) | 551 | |
| ra(max) | 3 | |
| rb(max) | 1.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 1102 |
| 轻预紧 | L | 2153 |
| 中预紧 | M | 12382 |
| 重预紧 | H | 24643 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 262 |
| 轻预紧 | L | 337 |
| 中预紧 | M | 707 |
| 重预紧 | H | 987 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 单个 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 44 | ||
