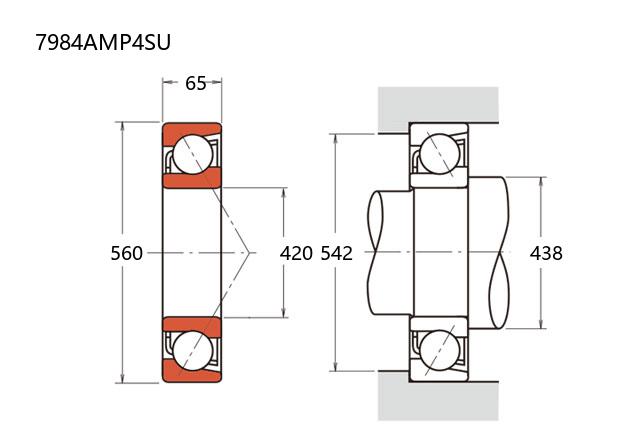

7984AMP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：420 mm，外径：560 mm，厚度：65 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：接触角 30°】【M：机加工黄铜保持架】【P4：ISO 4级精度】【SU：单列万能配对】
7
9
8
4
A
M
P
4
S
U
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
84：内径：420 mm
A：接触角 30°
M：机加工黄铜保持架
P4：ISO 4级精度
SU：单列万能配对
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
84：
内径：420 mm
A：
接触角 30°
M：
机加工黄铜保持架
P4：
ISO 4级精度
SU：
单列万能配对
| 公称型号 | ||
| 标准钢球型 | 7984AMP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 420 |
| 外径 | D | 560 |
| 厚度（单列） | B | 65 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 4 |
| 倒角尺寸 | r1(min) | 1.5 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 410 |
| 基本额定静载荷 | C0r | 805 |
| 极限载荷(KN) | ||
| 轴向-单个 | 475 | |
| 接触角 | ||
| 度 | ° | 30 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 174 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 1400 |
| 油润滑 | Oil | 1900 |
| 安装尺寸(mm) | ||
| da(min) | 438 | |
| Da(max) | 542 | |
| Db(max) | 551 | |
| ra(max) | 3 | |
| rb(max) | 1.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 2669 |
| 轻预紧 | L | 10733 |
| 中预紧 | M | 27658 |
| 重预紧 | H | 55859 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 1009 |
| 轻预紧 | L | 1640 |
| 中预紧 | M | 2319 |
| 重预紧 | H | 3040 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 44 | ||
