7822ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：110 mm，外径：140 mm，厚度：32 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【E：25° 接触角】【T：树脂保持架】【P4：P4 级精度】【DU：双列万能配对】
7822ETP4DU是一款符合超高精密等级要求的角接触球轴承。其基本尺寸为内径110毫米、外径140毫米、厚度32毫米，属于标准型结构设计。
该轴承在结构上可同时承受径向和轴向的联合载荷，接触角的设计使其尤其适用于承受以轴向负荷为主的工况。后缀“ET”通常表明其采用了增强型的聚酰亚胺实体保持架，这种设计有助于在高速运转条件下保持稳定，并减少摩擦发热。“P4”精度等级标识意味着该轴承在尺寸精度、旋转精度以及运行平稳性方面达到了较高标准，能够满足精密传动系统的定位需求。而“DU”可能指向特定的润滑或特殊处理技术，旨在提升轴承的使用寿命与可靠性。
此类轴承常见于对旋转精度和刚性有较高要求的场合，例如精密机床的主轴、高速电主轴、以及某些测量仪器中。其设计重点在于平衡高速性能、承载能力与运行精度，以适应精密工业装备的严苛工作环境。
7
8
2
2
E
T
P
4
D
U
7：精密角接触球轴承
8：尺寸系列：超轻 18 系列
22：内径：110 mm
E：25° 接触角
T：树脂保持架
P4：P4 级精度
DU：双列万能配对
7：
精密角接触球轴承
8：
尺寸系列：超轻 18 系列
22：
内径：110 mm
E：
25° 接触角
T：
树脂保持架
P4：
P4 级精度
DU：
双列万能配对
| 公称型号 | ||
| 标准钢球型 | 7822ETP4DU | |

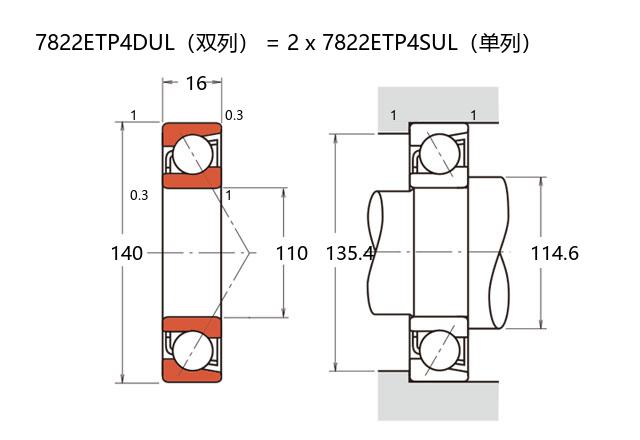

| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 140 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | 32 |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 60.4 |
| 基本额定静载荷 | C0r | 76 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 37.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 7500 |
| 油润滑 | Oil | 12000 |
| 安装尺寸(mm) | ||
| da(min) | 114.6 | |
| Da(max) | 135.4 | |
| Db(max) | 138 | |
| ra(max) | 1 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.01 | ||
