| 公称型号(标准万能配组型) | ||

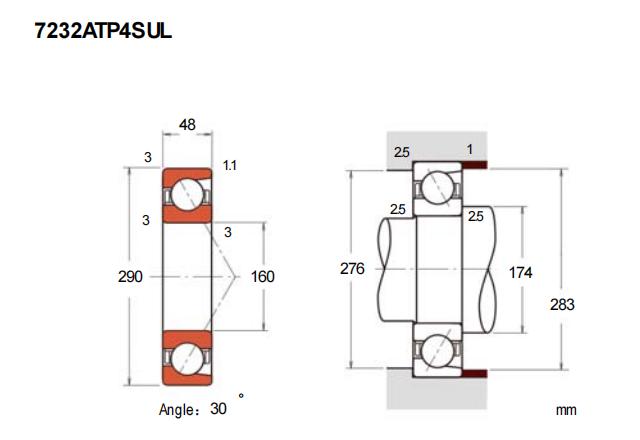

| 单个 | 7232ATP4SUL | |
| 对装 | 7232ATP4DUL | |
| 主要尺寸(mm) | ||
| d | 160 | |
| D | 290 | |
| B | 48 | |
| r(min) | 3 | |
| r1(min) | 1.1 | |
| 额定载荷(KN) | ||
| Cr | 263 | |
| Cor | 305 | |
| 极限载荷 | ||
| 轴向(KN) | 195 | |
| 接触角 | ||
| (度) | 30 | |
| 系数 | ||
| f0 | － | |
| 作用点 | ||
| a(mm) | 89 | |
| 限制速度(rpm) | ||
| 脂润滑 | 2900 | |
| 油润滑 | 4000 | |
| 安装尺寸(mm) | ||
| da(min) | 174 | |
| Da(max) | 276 | |
| Db(max) | 283 | |
| ra(max) | 2.5 | |
| rb(min) | 1 | |
| 预紧力(DU,DB,DF) | ||
| EL(N) | 1120 | |
| L(N) | 4154 | |
| M(N) | 15301 | |
| H(N) | 23729 | |
| 轴向刚度(DU,DB,DF) | ||
| EL(N/μm) | 464 | |
| L(N/μm) | 733 | |
| M(N/μm) | 1185 | |
| H(N/μm) | 1405 | |
| 测量轴向游隙 | ||
| EL(μm) | -10 | |
| L(μm) | -30 | |
| M(μm) | -76 | |
| H(μm) | -102 | |
| 重量(kg) | ||
| 单个 | 14.1 | |
| 对装 | 28.2 | |
