7230ATP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

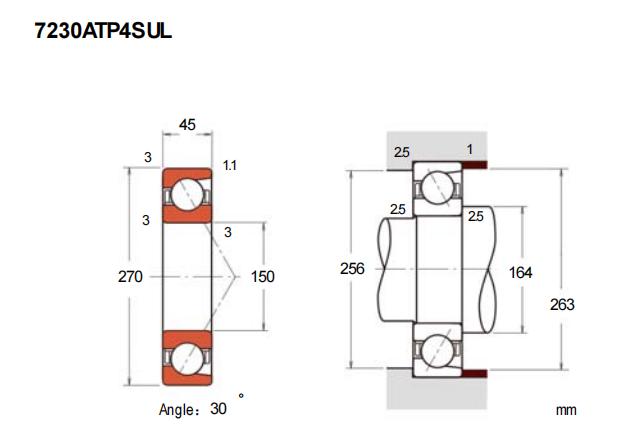

基本尺寸：内径：150 mm，外径：270 mm，厚度：45 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：30° 接触角】【T：树脂保持架】【P4：ISO 4级精度】【SU：单个万能组合】
7230ATP4SU是一款超高精密角接触球轴承，属于标准型系列。其基本尺寸为内径150毫米、外径270毫米、厚度45毫米。该轴承采用聚酰胺树脂保持架，并经过特殊的热处理和选配工艺，以满足高精密应用对运行精度和稳定性的严苛要求。
角接触球轴承的设计使其能够同时承受径向和轴向联合载荷，尤其适用于轴向负荷较高的工况。P4级精度确保了轴承在高速运转时具有极低的振动和噪声水平，同时保持良好的尺寸稳定性。这类轴承常见于精密机床主轴、高频电机、以及高要求的传动系统等场合，能够在持续高速下保持可靠的性能。
在安装和使用过程中，需要特别注意预紧力的调整和润滑条件，以确保轴承性能得到充分发挥并延长使用寿命。正确的安装与维护是保证其长期平稳运行的关键因素。
7
2
3
0
A
T
P
4
S
U
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
30：内径：150 mm
A：30° 接触角
T：树脂保持架
P4：ISO 4级精度
SU：单个万能组合
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
30：
内径：150 mm
A：
30° 接触角
T：
树脂保持架
P4：
ISO 4级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球型 | 7230ATP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 150 |
| 外径 | D | 270 |
| 厚度（单列） | B | 45 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 3 |
| 倒角尺寸 | r1(min) | 1.1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 261 |
| 基本额定静载荷 | C0r | 280 |
| 极限载荷(KN) | ||
| 轴向-单个 | 179 | |
| 接触角 | ||
| 度 | ° | 30 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 83.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 3600 |
| 油润滑 | Oil | 4800 |
| 安装尺寸(mm) | ||
| da(min) | 164 | |
| Da(max) | 256 | |
| Db(max) | 263 | |
| ra(max) | 2.5 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 587 |
| 轻预紧 | L | 5000 |
| 中预紧 | M | 11917 |
| 重预紧 | H | 16154 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 366 |
| 轻预紧 | L | 772 |
| 中预紧 | M | 1063 |
| 重预紧 | H | 1194 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -5 |
| 轻预紧 | L | -35 |
| 中预紧 | M | -65 |
| 重预紧 | H | -80 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 11.2 | ||
