7226ATP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

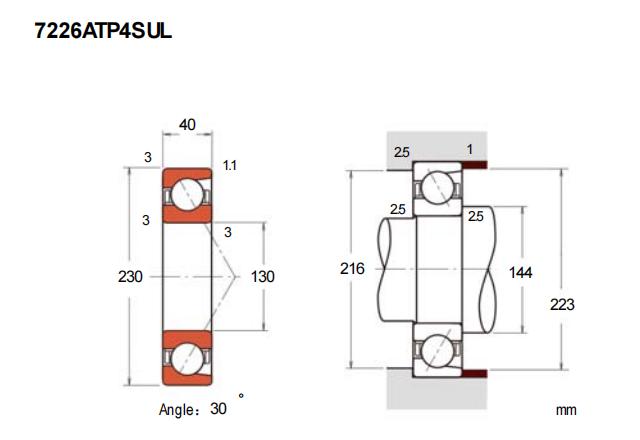

基本尺寸：内径：130 mm，外径：230 mm，厚度：40 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：30° 接触角】【T：树脂保持架】【P4：ISO 4级精度】【SU：单个万能组合】
7226ATP4SU是一种精密角接触球轴承，属于标准型超高精密系列。其基本尺寸为内径130毫米、外径230毫米、厚度40毫米，适合在需要高刚性和精确旋转的场合使用。
该轴承的设计能够同时承受径向和轴向载荷，接触角优化了载荷分布，有助于提升运转稳定性。在制造工艺上，采用了优质钢材并经过严格的热处理，以保证尺寸精度和材料性能。保持架的设计有助于降低摩擦和温升，适应较高转速的运行条件。
此类轴承通常应用于精密机床主轴、电主轴或高精度回转机构等设备中，能够满足对运动精度和刚性有较高要求的工况。在使用时需注意正确的安装方式和润滑条件，以充分发挥其性能并延长使用寿命。其设计特点使其在中等转速和高精度应用中表现出较好的综合性能。
7
2
2
6
A
T
P
4
S
U
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
26：内径：130 mm
A：30° 接触角
T：树脂保持架
P4：ISO 4级精度
SU：单个万能组合
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
26：
内径：130 mm
A：
30° 接触角
T：
树脂保持架
P4：
ISO 4级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球型 | 7226ATP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 130 |
| 外径 | D | 230 |
| 厚度（单列） | B | 40 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 3 |
| 倒角尺寸 | r1(min) | 1.1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 199 |
| 基本额定静载荷 | C0r | 193 |
| 极限载荷(KN) | ||
| 轴向-单个 | 127 | |
| 接触角 | ||
| 度 | ° | 30 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 72 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 4200 |
| 油润滑 | Oil | 5600 |
| 安装尺寸(mm) | ||
| da(min) | 144 | |
| Da(max) | 216 | |
| Db(max) | 223 | |
| ra(max) | 2.5 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 559 |
| 轻预紧 | L | 3764 |
| 中预紧 | M | 9804 |
| 重预紧 | H | 13576 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 339 |
| 轻预紧 | L | 660 |
| 中预紧 | M | 942 |
| 重预紧 | H | 1068 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -5 |
| 轻预紧 | L | -30 |
| 中预紧 | M | -60 |
| 重预紧 | H | -75 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 6.28 | ||
