7224ETP4QBC轴承
类型：【超高精密轴承 - 精密角接触球轴承】

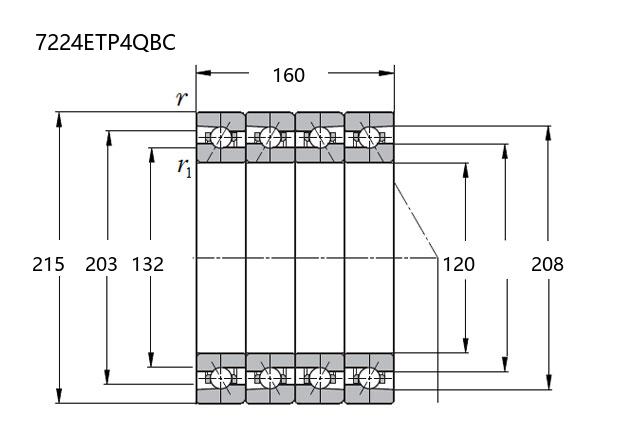

基本尺寸：内径：120 mm，外径：215 mm，厚度：160 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【E：接触角 25°】【T：聚酰胺尼龙保持架】【P4：ISO 4级精度】【QBC：四列串联背靠背串联（<<>>）配对】
7
2
2
4
E
T
P
4
Q
B
C
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
24：内径：120 mm
E：接触角 25°
T：聚酰胺尼龙保持架
P4：ISO 4级精度
QBC：四列串联背靠背串联（<<>>）配对
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
24：
内径：120 mm
E：
接触角 25°
T：
聚酰胺尼龙保持架
P4：
ISO 4级精度
QBC：
四列串联背靠背串联（<<>>）配对
| 公称型号 | ||
| 标准钢球型 | 7224ETP4QBC | |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 215 |
| 厚度（单列） | B | 40 |
| 厚度（多列） | T | 160 |
| 倒角尺寸 | r(min) | 2.1 |
| 倒角尺寸 | r1(min) | 1.1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 796 |
| 基本额定静载荷 | C0r | 736 |
| 极限载荷(KN) | ||
| 轴向-单个 | 150 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 59.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 6000 |
| 油润滑 | Oil | 9000 |
| 安装尺寸(mm) | ||
| da(min) | 132 | |
| Da(max) | 203 | |
| Db(max) | 208 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 1137 |
| 轻预紧 | L | 2327 |
| 中预紧 | M | 5259 |
| 重预紧 | H | 10296 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 318 |
| 轻预紧 | L | 412 |
| 中预紧 | M | 562 |
| 重预紧 | H | 736 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -15 |
| 轻预紧 | L | -28 |
| 中预紧 | M | -52 |
| 重预紧 | H | -83 |
| 轴承组合 | ||
| 方式 | <<>> | |
| 列数 | 4 | |
| 重量(Kg) | ||
| 21.68 | ||
