| 公称型号(标准万能配组型) | ||
| 单个 | 7224ATP4SUL | |
| 对装 | 7224ATP4DUL | |

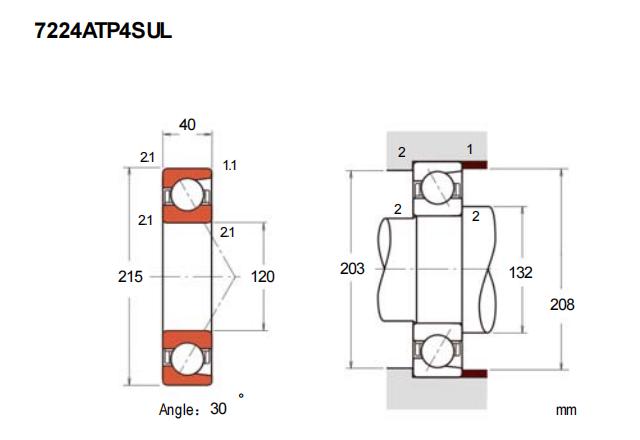

| 主要尺寸(mm) | ||
| d | 120 | |
| D | 215 | |
| B | 40 | |
| r(min) | 2.1 | |
| r1(min) | 1.1 | |
| 额定载荷(KN) | ||
| Cr | 192 | |
| Cor | 177 | |
| 极限载荷 | ||
| 轴向(KN) | 116 | |
| 接触角 | ||
| (度) | 30 | |
| 系数 | ||
| f0 | － | |
| 作用点 | ||
| a(mm) | 68.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | 4500 | |
| 油润滑 | 6000 | |
| 安装尺寸(mm) | ||
| da(min) | 132 | |
| Da(max) | 203 | |
| Db(max) | 208 | |
| ra(max) | 2 | |
| rb(min) | 1 | |
| 预紧力(DU,DB,DF) | ||
| EL(N) | 542 | |
| L(N) | 2817 | |
| M(N) | 8158 | |
| H(N) | 11550 | |
| 轴向刚度(DU,DB,DF) | ||
| EL(N/μm) | 321 | |
| L(N/μm) | 570 | |
| M(N/μm) | 844 | |
| H(N/μm) | 964 | |
| 测量轴向游隙 | ||
| EL(μm) | -5 | |
| L(μm) | -25 | |
| M(μm) | -55 | |
| H(μm) | -70 | |
| 重量(kg) | ||
| 单个 | 5.45 | |
| 对装 | 10.9 | |
