7224ATP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

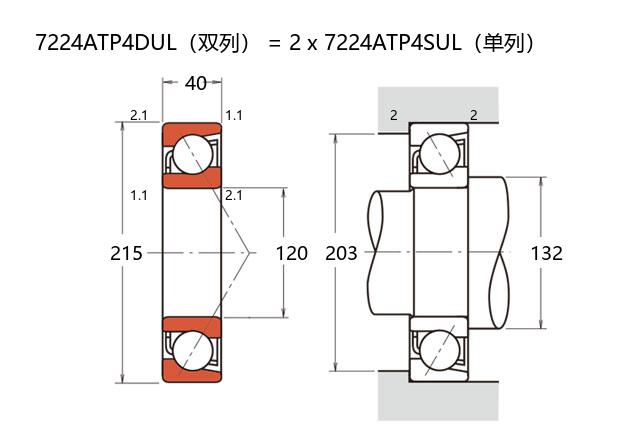

基本尺寸：内径：120 mm，外径：215 mm，厚度：80 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：30° 接触角】【T：树脂保持架】【P4：ISO 4级精度】【DU：双列万能配对】
7224ATP4DU是一种精密角接触球轴承，属于标准型结构，适用于高精度场合。该轴承的内径为120毫米，外径为215毫米，厚度为80毫米，尺寸设计兼顾了承载能力与结构紧凑性。
角接触球轴承能够同时承受径向和轴向载荷，接触角的设计使其具备较好的轴向刚性。该型号后缀中的ATP4通常表示轴承的精度等级较高，DU可能代表特定的润滑或密封配置，有助于在高速运转条件下保持稳定性能并延长使用寿命。
此类轴承常见于机床主轴、电主轴、高速传动系统及其他需要高旋转精度的工业设备中。其结构特点有助于降低运转噪音和温升，适应中等转速及较高精度的工况需求。选型时需结合具体应用条件，综合考虑载荷、转速及环境要求，以确保匹配设备需求。
7
2
2
4
A
T
P
4
D
U
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
24：内径：120 mm
A：30° 接触角
T：树脂保持架
P4：ISO 4级精度
DU：双列万能配对
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
24：
内径：120 mm
A：
30° 接触角
T：
树脂保持架
P4：
ISO 4级精度
DU：
双列万能配对
| 公称型号 | ||
| 标准钢球型 | 7224ATP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 215 |
| 厚度（单列） | B | 40 |
| 厚度（多列） | T | 80 |
| 倒角尺寸 | r(min) | 2.1 |
| 倒角尺寸 | r1(min) | 1.1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 384 |
| 基本额定静载荷 | C0r | 354 |
| 极限载荷(KN) | ||
| 轴向-单个 | 116 | |
| 接触角 | ||
| 度 | ° | 30 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 68.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 4500 |
| 油润滑 | Oil | 6000 |
| 安装尺寸(mm) | ||
| da(min) | 132 | |
| Da(max) | 203 | |
| Db(max) | 208 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 542 |
| 轻预紧 | L | 2817 |
| 中预紧 | M | 8158 |
| 重预紧 | H | 11550 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 321 |
| 轻预紧 | L | 570 |
| 中预紧 | M | 844 |
| 重预紧 | H | 964 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -5 |
| 轻预紧 | L | -25 |
| 中预紧 | M | -55 |
| 重预紧 | H | -70 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 10.9 | ||
