7217ATP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

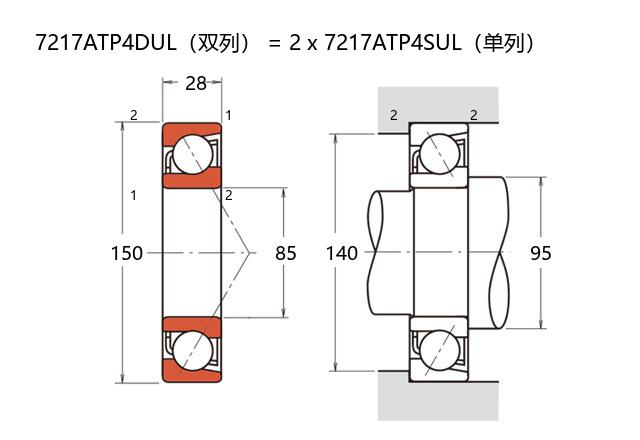

基本尺寸：内径：85 mm，外径：150 mm，厚度：56 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：接触角 30°】【T：树脂保持架】【P4：P4 级精度】【DU：双列万能配对】
7217ATP4DU 是一款标准型精密角接触球轴承，其内径为 85mm，外径 150mm，厚度 56mm。该轴承属于超高精密轴承系列，通常适用于需要同时承受径向与轴向联合载荷并以轴向载荷为主的工况。
轴承采用接触角设计，能够提供较高的刚性和运行精度。在结构上，它通常为双列配置，有利于提升负载能力并控制运转时的倾覆力矩。后缀 ATP4DU 可能表示其保持架类型、润滑方式以及游隙或精度等级符合特定标准，使其在高速旋转条件下仍能维持平稳的运行状态与较长的工作寿命。
此类轴承常见于精密机床主轴、电主轴、高速传动装置或其他高旋转精度要求的工业领域。合理的安装与润滑对其性能发挥有重要影响，使用者需参考具体技术资料以确保应用条件匹配。
7
2
1
7
A
T
P
4
D
U
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
17：内径：85 mm
A：接触角 30°
T：树脂保持架
P4：P4 级精度
DU：双列万能配对
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
17：
内径：85 mm
A：
接触角 30°
T：
树脂保持架
P4：
P4 级精度
DU：
双列万能配对
| 公称型号 | ||
| 标准钢球型 | 7217ATP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 85 |
| 外径 | D | 150 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | 56 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 208 |
| 基本额定静载荷 | C0r | 167 |
| 极限载荷(KN) | ||
| 轴向-单个 | 53.5 | |
| 接触角 | ||
| 度 | ° | 30 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 47.9 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 6400 |
| 油润滑 | Oil | 8600 |
| 安装尺寸(mm) | ||
| da(min) | 95 | |
| Da(max) | 140 | |
| Db(max) | 144 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 1135 |
| 中预紧 | M | 3473 |
| 重预紧 | H | 5794 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 161 |
| 轻预紧 | L | 370 |
| 中预紧 | M | 558 |
| 重预紧 | H | 679 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -15 |
| 中预紧 | M | -35 |
| 重预紧 | H | -50 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 3.6 | ||
