7214ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：70 mm，外径：125 mm，厚度：24 mm。
价格区间：￥85.79 - ￥4310.85【详情】
后缀列表：【E：25° 接触角】【T：树脂保持架】【P4：P4 级精度】【SU：单个万能组合】
7214ETP4SU是一款精密角接触球轴承，属于标准型结构。其基本尺寸为内径70毫米、外径125毫米、厚度24毫米。该轴承采用工程塑料保持架，有助于在高速运转条件下保持良好的稳定性和较低的摩擦温升。
此类轴承通常设计用于同时承受径向和轴向联合载荷，接触角的选择使其具备较高的轴向承载能力。在“TP4SU”的精度标识中，“P4”级精度意味着该轴承在尺寸公差和旋转精度方面具有较高水平，适合对回转精度和运行平稳性有严格要求的应用场景。常见的应用领域可能包括精密机床主轴、高转速电机或某些测量仪器的主轴支撑。
由于采用了特定的材料和工艺处理，该型号轴承在高速运转时可能表现出良好的耐久性。在实际选用时，建议结合具体工况条件，对润滑方式、预紧力配置及安装精度等因素进行综合评估，以确保其性能得到有效发挥。
7
2
1
4
E
T
P
4
S
U
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
14：内径：70 mm
E：25° 接触角
T：树脂保持架
P4：P4 级精度
SU：单个万能组合
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
14：
内径：70 mm
E：
25° 接触角
T：
树脂保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球型 | 7214ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 125 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 79.5 |
| 基本额定静载荷 | C0r | 61.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 49.5 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 34.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 10300 |
| 油润滑 | Oil | 15400 |

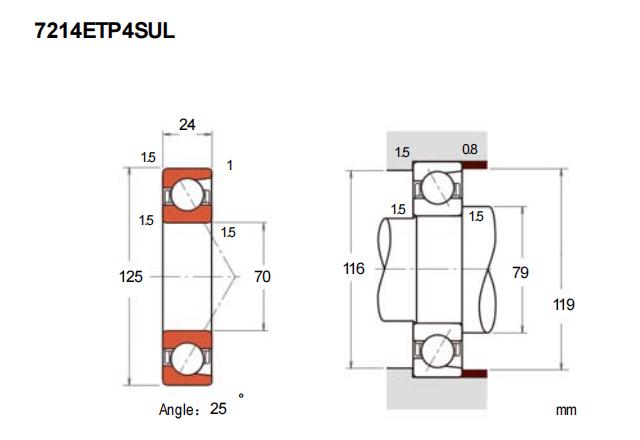

| 安装尺寸(mm) | ||
| da(min) | 79 | |
| Da(max) | 116 | |
| Db(max) | 119 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 406 |
| 轻预紧 | L | 781 |
| 中预紧 | M | 1856 |
| 重预紧 | H | 3690 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 188 |
| 轻预紧 | L | 239 |
| 中预紧 | M | 332 |
| 重预紧 | H | 438 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -8 |
| 轻预紧 | L | -15 |
| 中预紧 | M | -30 |
| 重预紧 | H | -49 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 1.08 | ||
