7214CTP4DU轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：70 mm，外径：125 mm，厚度：48 mm。
价格区间：￥1659.85 - ￥7318.25【详情】
后缀列表：【C：15° 接触角】【T：树脂保持架】【P4：P4 级精度】【DU：双列万能配对】
7214CTP4DU是一款标准型精密角接触球轴承，其内径为70毫米，外径125毫米，厚度48毫米。该轴承设计采用接触角结构，能够承受径向与轴向联合载荷，尤其适用于轴向负荷较高的工况。
在精度方面，此轴承达到P4级超高精密标准，具备优异的旋转精度、高速性能以及运行稳定性。内部采用聚酰胺树脂保持架，有助于降低摩擦与温升。接触式密封设计（DU）为轴承内部空间提供了有效的防尘与防油脂泄漏保护，延长了在洁净或需要润滑保持环境中的使用寿命。
此类轴承典型应用于高速主轴、精密机床、电主轴以及高刚性要求的传动系统。其结构紧凑，安装简便，是精密设备中实现高精度回转功能的关键基础件。在使用时需注意根据实际工况匹配预紧力与润滑条件，以发挥其最佳性能。
7
2
1
4
C
T
P
4
D
U
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
14：内径：70 mm
C：15° 接触角
T：树脂保持架
P4：P4 级精度
DU：双列万能配对
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
14：
内径：70 mm
C：
15° 接触角
T：
树脂保持架
P4：
P4 级精度
DU：
双列万能配对
| 公称型号 | ||
| 品牌：CALOX | 标准钢球型 | 7214CTP4DU |

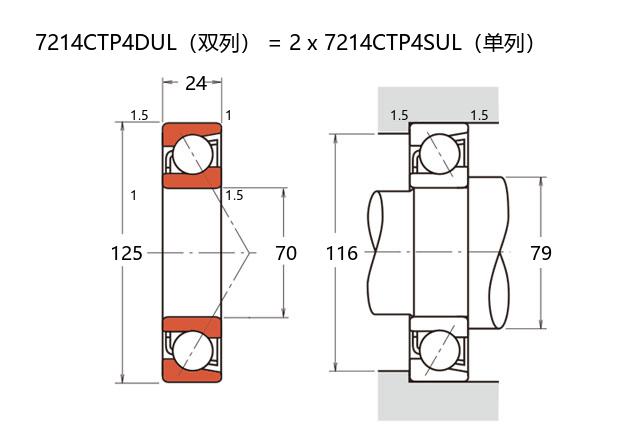

| 主要尺寸(mm) | ||
| 内径 | d |
70 |
| 外径 | D |
125 |
| 厚度（单列） | B |
24 |
| 厚度（多列） | T |
48 |
| 倒角尺寸 | r(min) | 1.5 |
| r1(min) | 1 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 167 |
| 基本额定静载荷 | C0r | 129 |
| 极限载荷(KN) | ||
| 轴向-单个 | 43 | |
| 接触角 | ||
| 度 | ° |
15 |
| 系数 | ||
| fo | 14.6 | |
| 作用点(mm) | ||
| a | 25.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 11800 |
| 油润滑 | Oil | 18000 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 79 |
| Da(max) | 116 | |
| Db(max) | 119 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 243 |
| 轻预紧 | L | 484 |
| 中预紧 | M | 1164 |
| 重预紧 | H | 2368 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 75 |
| 轻预紧 | L | 100 |
| 中预紧 | M | 148 |
| 重预紧 | H | 209 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -9 |
| 轻预紧 | L | -20 |
| 中预紧 | M | -42 |
| 重预紧 | H | -69 |
| 轴承组合 | ||
| 高可推荐 | 方式 | 万能 |
| 列数 | 2 | |
| 重量(Kg) | ||
| 2.18 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK 7214CTYNDULP4轴承 标准型精密角接触球轴承 |
NSK | 70 X 125 X 48 | 华东 | 日本 | 2 | 2604.98 | ￥2226.48 | |
| SKF 7214 CD/P4ADGA轴承 超精密角接触球轴承D设计 |
SKF | 70 X 125 X 48 | 华南 | 15 | 7318.25 | ￥6048.14 | ||
| FAG B7214-C-T-P4S-DUL轴承 超精密角接触球轴承 |
FAG | 70 X 125 X 48 | 海外 | 6 | 6561.28 | ￥5249.02 | ||
| NSK 7214CTYNDULP4轴承 标准型精密角接触球轴承 |
NSK | 70 X 125 X 48 | 华东 | 日本 | 2 | 2738.57 | ￥2226.48 | |
| NSK 7214CTYNDULP5轴承 标准型精密角接触球轴承 |
NSK | 70 X 125 X 48 | 华东 | 日本 | 8 | 2124.61 | ￥1659.85 |
